TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADH
ADH (x1)
11 9/16 in/po (29,4 cm)
ADJ
ADJ
ADJ (x2)
7/16 in/po (x2)
(11 mm) (x2)

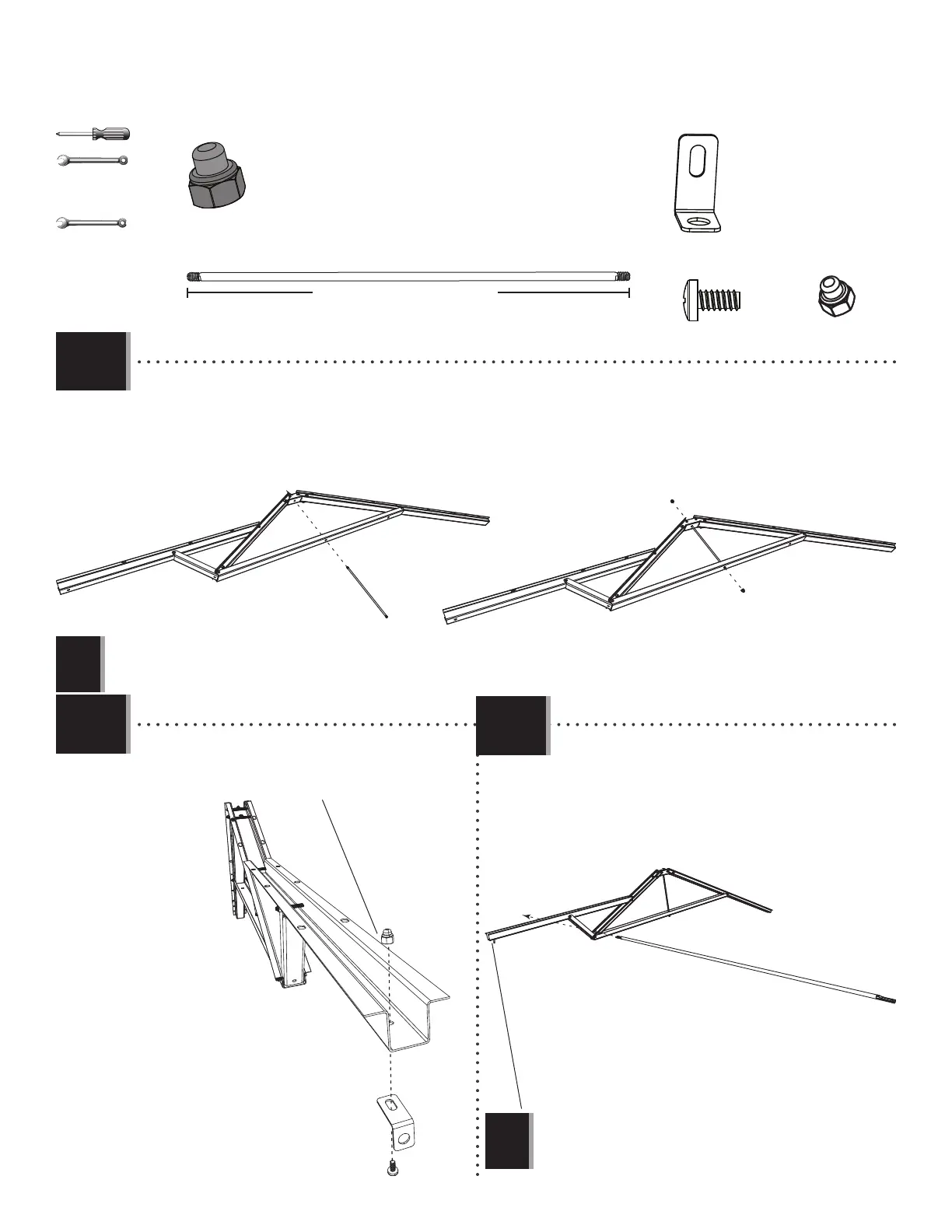

• Slide a Truss Rod (ADH) through the holes in the Brace and Connector. Secure with two Cap Nuts (ADJ).
• Faire glisser une tige (ADH) à travers les trous dans le support et le raccord. L’attacher bien à l’aide de deux écrous borgnes
(ADJ).
• Deslizar una varilla (ADH) a través de los agujeros en el soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).
• Note: Do not overtighten the Cap Nuts (ADJ).
• Remarque : Ne pas trop serrer les écrous à chape (ADJ).
• Nota: No apretar demasiado las tuercas ciegas (ADJ).
!
2.13
• Only tighten the Nut (ADK) by hand in this step.
• Ne serrer l’écrou (ADK) qu’à la main dans cette étape.
• Sólo apretar la tuerca (ADK) à mano en este paso.
ADY
ADK
AHT
2.14
2.15
ADY (x1)
ADK (x1)
AHT (x1)
3/8 in/po (x2)
(10 mm) (x2)
DSP
• Slide the Support Tube (DSP) through the hole in the
Front Truss Channel and center it.
• Faire glisser le tube de support (DSP) à travers le
trou dans le canal de gouttière avant et le centrer.
• Deslizar le tubo de soporte (DSP) a través del agujero
en el canalón de la cercha delantero y centrarlo.
• Note: This end will face the front of the shed.
• Remarque : Cette extrémité fera face à la partie avant de l’abri.
• Nota: Este extremo dará a la parte delantera de la caseta.
!
