58
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
6
6.1

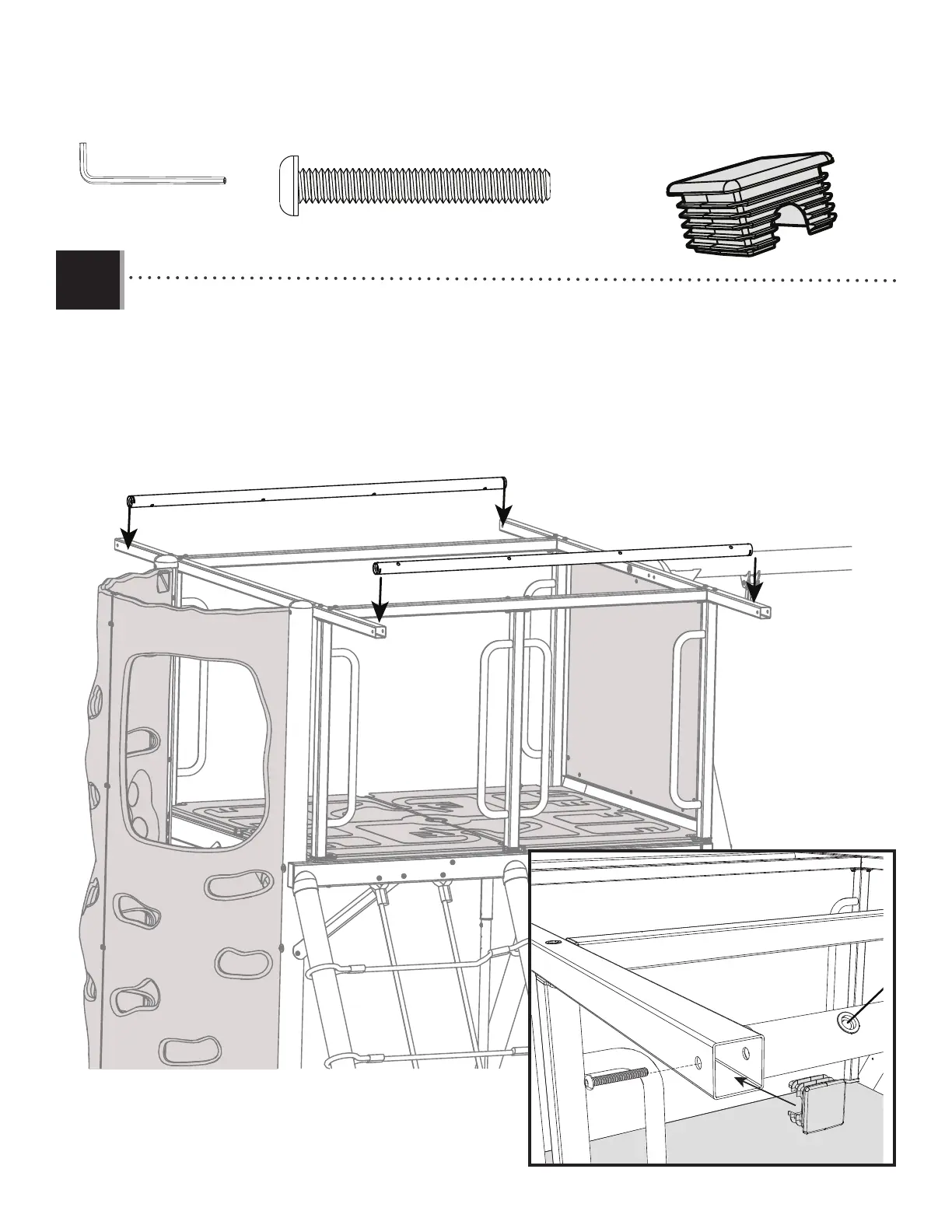

• Secure the round roof tubes (CCA) to the A-frame and climbing wall deck tubes (FJT, FJU) with the hardware indicated. Place a
fl at plug (EIG) in each end of the deck tubes. Make sure the round roof tube sits so the holes are angled outward as
pictured.
• Fixez les tuyaux ronds de toit (CCA) aux tuyaux de plancher de mur d’escalade et charpente en « A » (FJT, FJU). Fixez les tuyaux ronds
de toit avec la quincaillerie indiquée à l’aide de la clé hexagonale comme démontré.
• Asegure los tubos redondos del techo (CCA) al bastidor «A» y a los tubos de la cubierta de la pared de escalar (FJT, FJU). Asegure los
tubos redondos del techo con el herraje indicadas, utilizando la llave allen como se muestra.
EIG (x4)
ELB (x4)
CCA
CCA
FJT
FJU
3/16 in/po (≈5 mm)
(1)
ELB
EIG
