TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
CUZ (x8)
DXR
CUZ
CUZ
CUZ CUZ
CUZ
CUZ
CUZCUZ
3/16 in/po (≈5 mm)

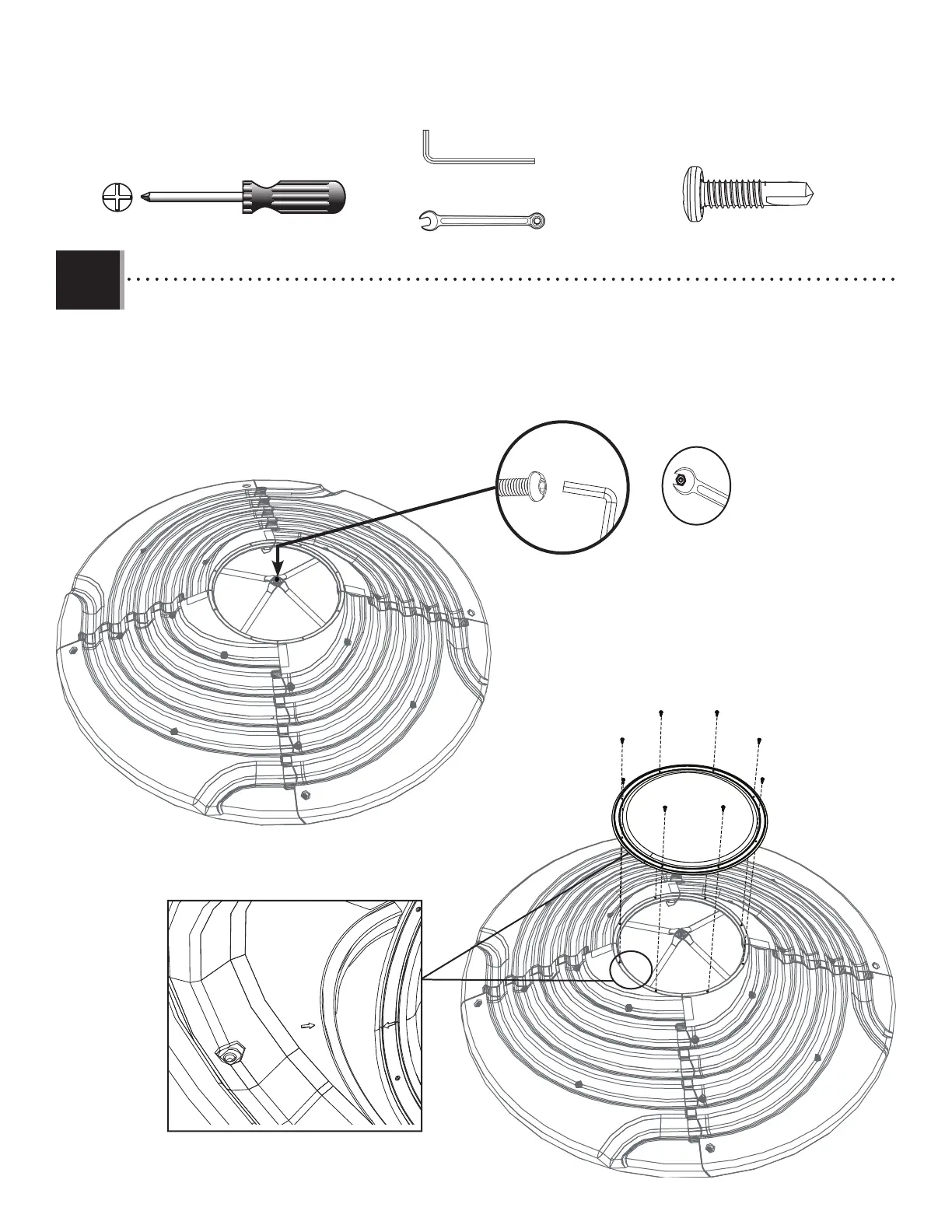

• Tighten the hardware securing the Roof Supports, then install the Domed Roof Cap (DXR) using the hardware
shown.
• Serrez la quicanillerie qui attachent les supports de toit, ensuite installez le capuchon en forme de dôme (DXR) à
l’aide de la quincaillerie indiquée.
• Apriete el herraje de fi jando los soportes del techo y, a continuación, instale la tapa del techo de domo (DXR)
utilizando el herraje indicado.
1/2 in/po (≈13 mm)
4.6
(2)
(1)
(1)
