TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
AAN (x8)
ASD (x8)
1/2 in/po (≈13 mm)
DZY
AAN
AAN
DZX
EAA
ARL
ASD
ARL
ARL
ARL
ASD
ASD
ASD
EAB
EAC
EAD
DZX
DZX
DZX
AAN
AAN
• The Handholds (EAA, EAB, EAC and EAD) may be placed
in any position on the Climbing Wall (DZY).
• Vous pouvez attachez les poignées (EAA, EAB, EAC and
EAD) dans quiconque emplacement du mur d’escalade
(DZY).
• Los asideros (EAA, EAB, EAC y EAD) pueden colocarse en
cualquier posición en el muro de ascenso (DZY).
DZY
AAN
AAN
DZX
EAA
ARL
ASD
ARL
ARL
ARL
ASD
ASD
ASD
EAB
EAC
EAD
DZX
DZX
DZX
AAN
AAN
5.2

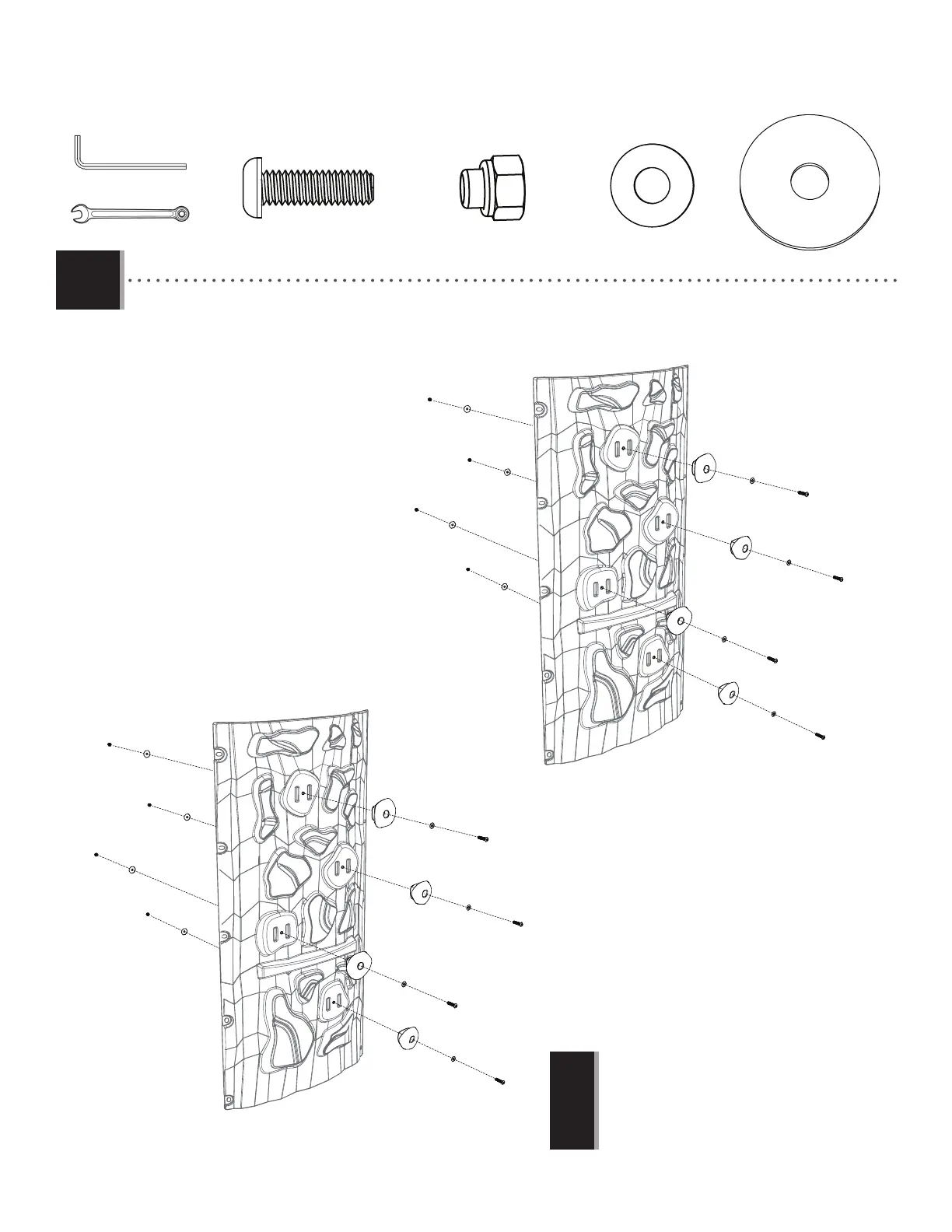

• Attach the Handholds (EAA, EAB, EAC and
EAD) to the Climbing Wall (DZY) with the
hardware shown.
• Attachez les poignées (EAA, EAB, EAC
et EAD) au mur d’escalade (DZY) en
utilisant la quincaillerie indiquée.
• Fije los asideros (EAA, EAB, EAC y
EAD) al muro de ascenso (DZY) con el
herraje indicado.
!
3/16 in/po (≈5 mm)
(1)
(1)
DZX (x8)
ARL (x8)
