Lifetime QUICK ADJUST 90023 - Page 15

15

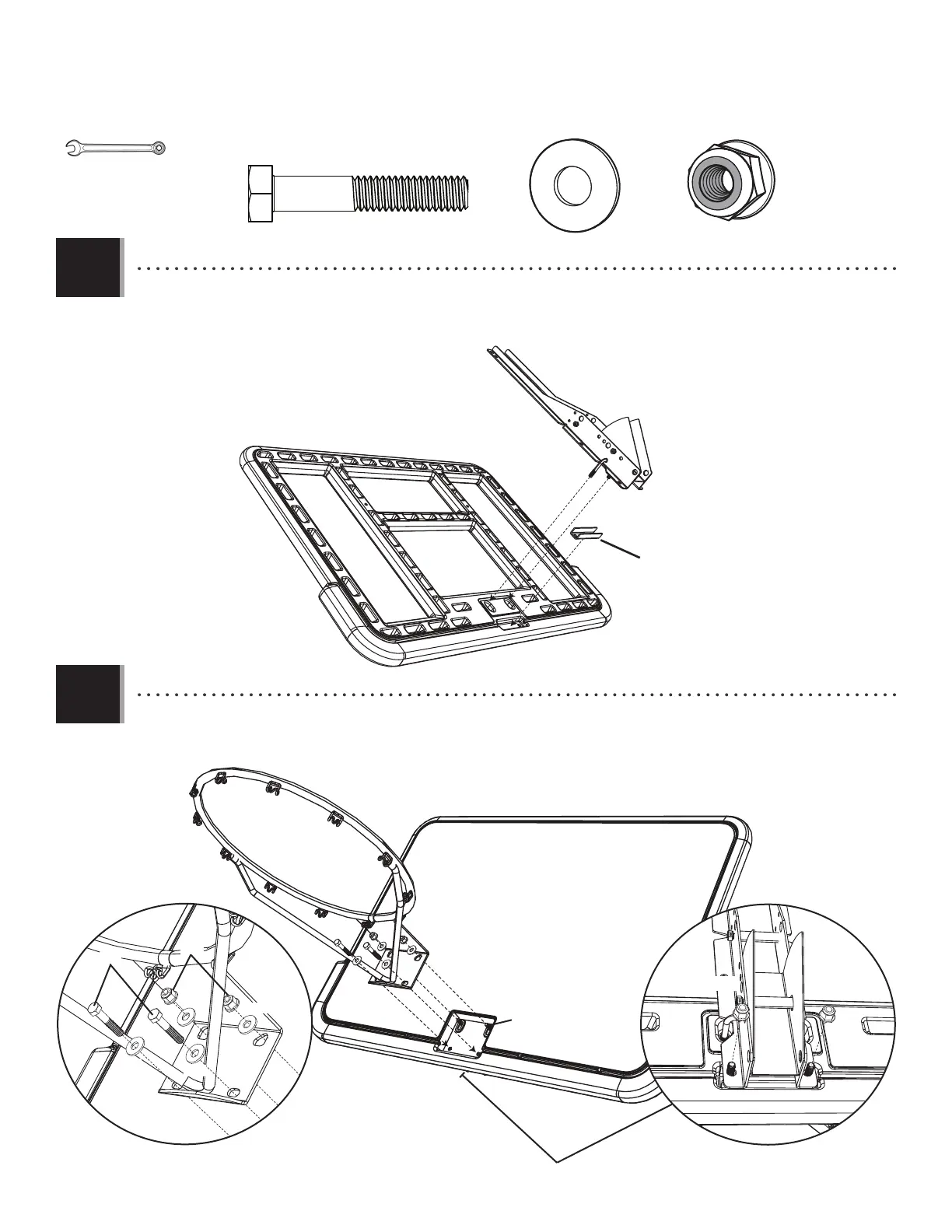

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
AAC
ABK
ABK
APK
ABD
ABD
3.4
(2)
1/2” (13 mm)
• Connect the Rim (ALX) to the Backboard (AJI) with the hardware indicated.
• Attachez l’anneau (ALX) au panneau (AJI) en utilisant les accessoires indiqués.
• Sujete el aro (ALX) al tablero (AJI) usando el herraje indicado.
ABK (x4)
AAC (x2)
ABD (x4)
3.3
AJI
APK
AOX
• Place the Backboard Bracket Assembly and Rim Support Channel (AOX) to the Backboard (AJI) as shown.
• Mettez l’assemblage des supports du panneau et le canal de support de l’anneau (AOX) au panneau (AJI) comme illustré.
• Coloque el ensamblaje de los soportes del tablero y del canal de soporte del aro (AOX), al tablero (AJI) como se
muestra.
Rear View / Vue arriére / Vista trasera
ABK
ABD
ABD
