X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)

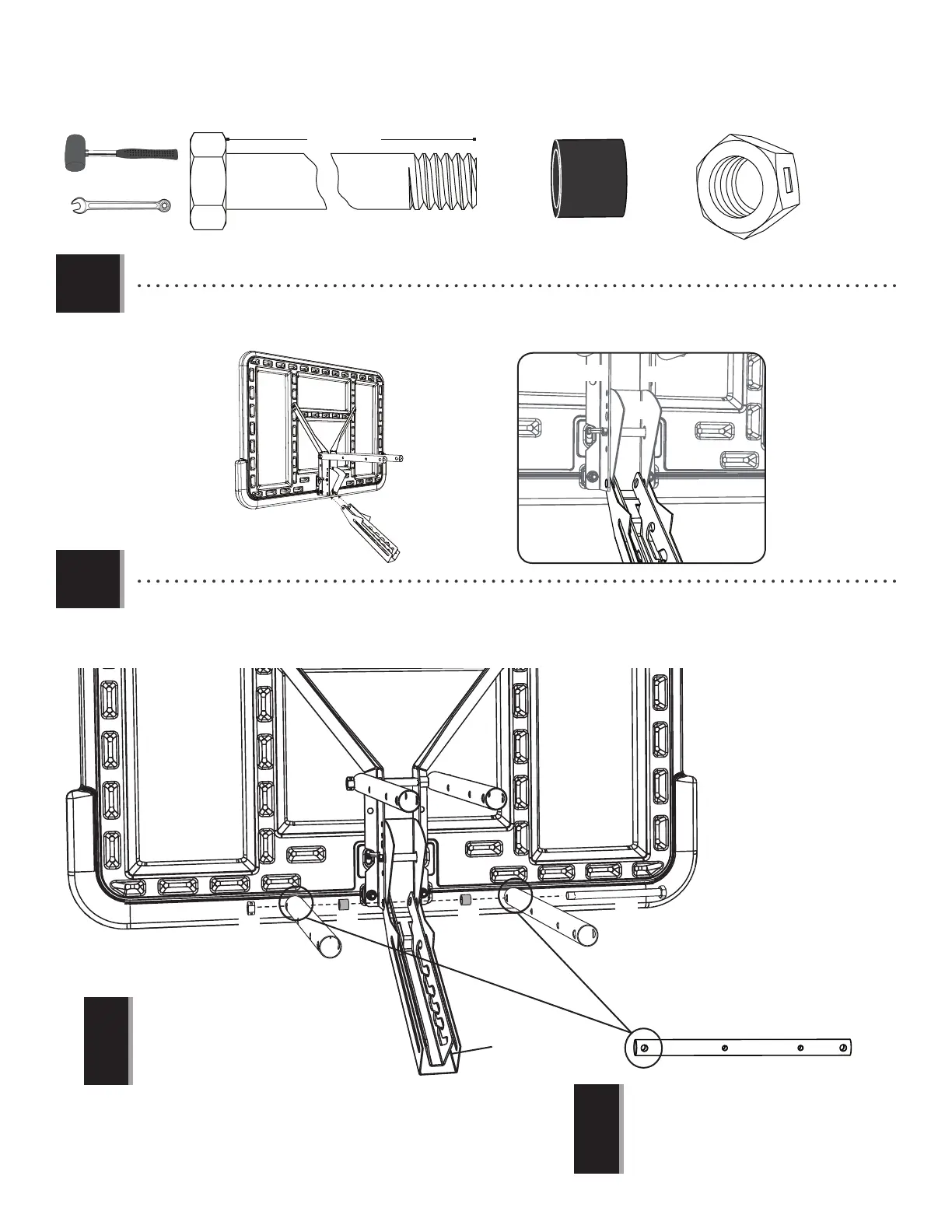

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
4.3
ABL (x2)
AAX (x1)
ADG (x1)
• Insert the Adjustment Latch and Outer Guard between the Backboard Brackets (AJJ & AJK) and the Inner Guard (BDM).
• Insérez le loquet d’ajustement et la protection extérieure entre les supports du panneau (AJJ et AJK) et la protection intéreiure (BDM).
• Inserte el enganche de ajusto y la protección externa entre los soportes del tablero (AJJ y AJK) y la protección interna (BDM).
AAX
ABL
ADG
BDN
BDL
• Tighten the Centerlock Nut until it is fl ush
with the end of the Bolt.
• Serrez l’écrou de blocage central jusqu’à ce
qu’il soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central hasta que
esté a ras del extremo del perno.
!
(2)
3/4” (19 mm)
6 5/8” (168mm)
• Verify the holes on the Extension Arms (AKC) are
oriented as shown.
• Veiller à ce que les trous dans les bras de rallonge
(AKC) sont orientés comme indiqué.
• Asegurarse que los agujeros en los brazos de
extensión (AKC) son orientados como se muestra.
!
AKC
AKC
ABL
4.4
• Secure the Dunk Latch (BDL), Outer Guard (BDN), and the other two Extension Arms (AKC) to the Backboard Brackets.
• Attachez bien le loquet d’ajustement (BDL), dispositif de sécurité externe (BDN), et les deux autres bras de rallonge (AKC) aux
supports du panneau.
• Sujete el enganche de ajusto (BDL), la guardia externa (BDN), y los otros dos brazos de extensión (AKC) a los soportes del tablero.
AKC
AJJ
AJK
BDM
