23
SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
4.3
(2)
3/4 in/po (≈19 mm)
ABL (x2)
AAX (x1)
ADG (x1)
(1)

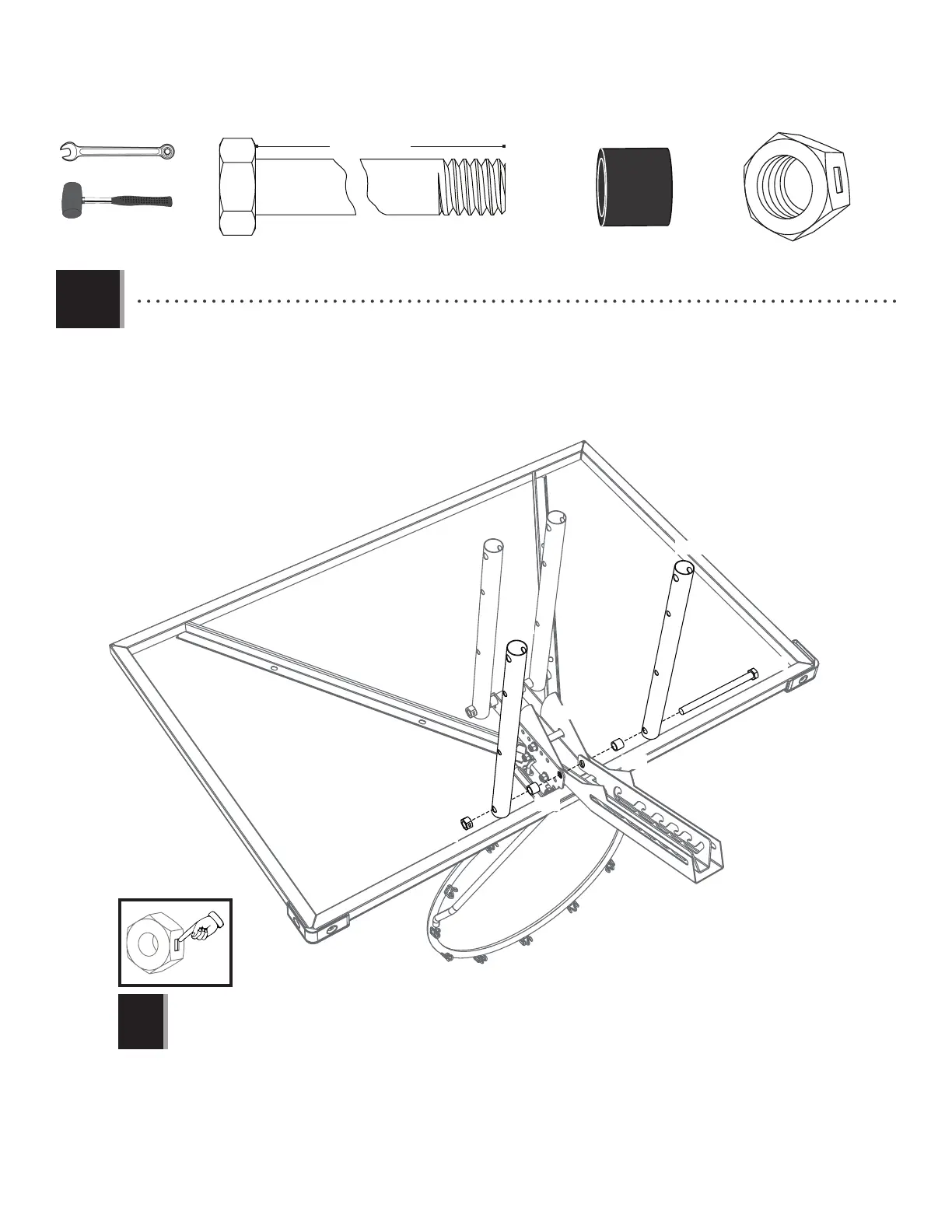

• Secure the dunk latch (BDL), outer guard (BDN), and the other two extension arms (AKC) to the backboard brackets in the
location shown with the hardware indicated.
• Bien attacher the réglage à dunk (BDL), dispositif de sécurité externe (BDN), et les deux autres bras de rallonge (AKC) aux
supports du panneau a l’emplacement indiqué à l’aide de la quincaillerie indiquée.
• Sujetar the latch de donqueo (BDL), la guardia externa (BDN), y los otros dos brazos de extensión (AKC) a los soportes del tablero
en la ubicación indicada usando el herraje indicado.
AAX
ABL
ADG
ABL
ECE
AKC
AKC
• Tighten the centerlock nut (AAX) until it is fl ush with the end of the bolt.
• Serrer l’écrou de blocage central (AAX) jusqu’à ce qu’il soit au ras de l’extrémité du boulon.
• Apretar la tuerca de bloqueo central (AAX) hasta que esté a ras del extremo del perno.
!
