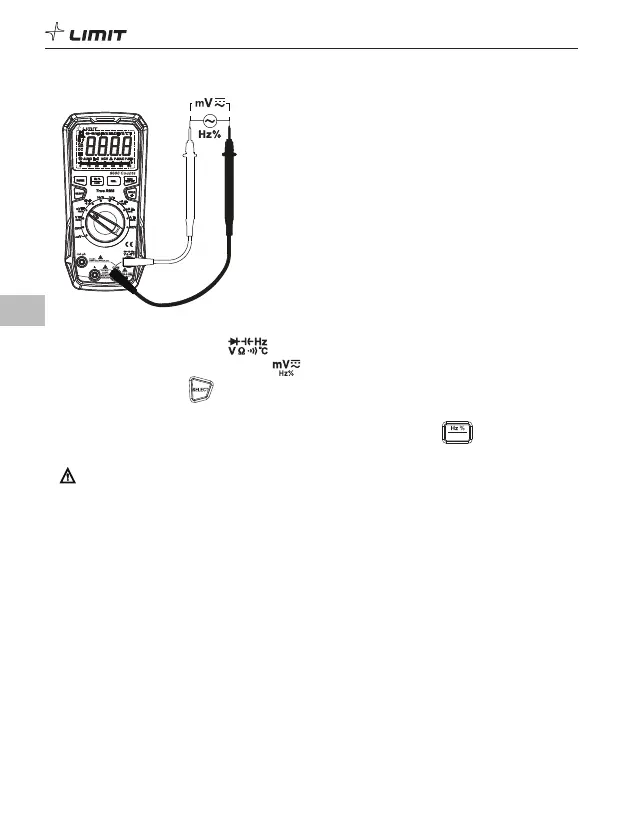

3. AC/DC-millivolt spanningsmeting (afb. 5)
DM 620
USB
Afb. 5
3.1 Steek de rode testkabel in de -ingang en de zwarte testkabel in de COM-ingang.
3.2 Draai de functieschakelaar in de stand .
3.3 Druk kort op de toets om indien nodig om te schakelen naar AC/DC-millivolt spanningsmeting.
3.4 Sluit de testkabels parallel aan met de gemeten belasting of voeding.
3.5 Lees de spanningswaarde af op het display.
3.6 Druk bij het meten van de AC-millivoltspanning kort op de toets
US B
om de frequentie/
plichtsverhouding van de gemeten spanning weer te geven.
Let op:
• Voer geen spanning in van meer dan 1000 V aangezien dit de meter zou kunnen beschadigen.
• Wees voorzichtig bij het meten van hoge spanningen om een elektrische schok te voorkomen.
• Neem na het voltooien van de meting de testkabels los van het geteste circuit.
• Controleer vóór elk gebruik of de meter werkt door een bekende spanning te meten.
• De ingangsimpedantie van het AC mV-bereik is circa 10 M
Ω
. Het effect van deze belasting kan
tot meetfouten leiden in circuits met een hoge impedantie. In de meeste gevallen kan de fout
genegeerd worden als de impedantie van het circuit lager is dan 10 k
Ω
(
≤
0,1%).
• De ingangsimpedantie van het DC mV-bereik is oneindig (circa 1 G
Ω
) en deze wordt niet minder bij
het meten van zwakke signalen. De meetnauwkeurigheid is dus hoog. Wanneer de testkabels open
zijn, staat er mogelijk een waarde op het scherm, maar dit is normaal en het heeft geen invloed op
het meetresultaat.
• Frequentiemeting bij 60 mV-bereik (AC-spanning) is uitsluitend ter referentie).
