LIMIT DM 620 - Page 134

132

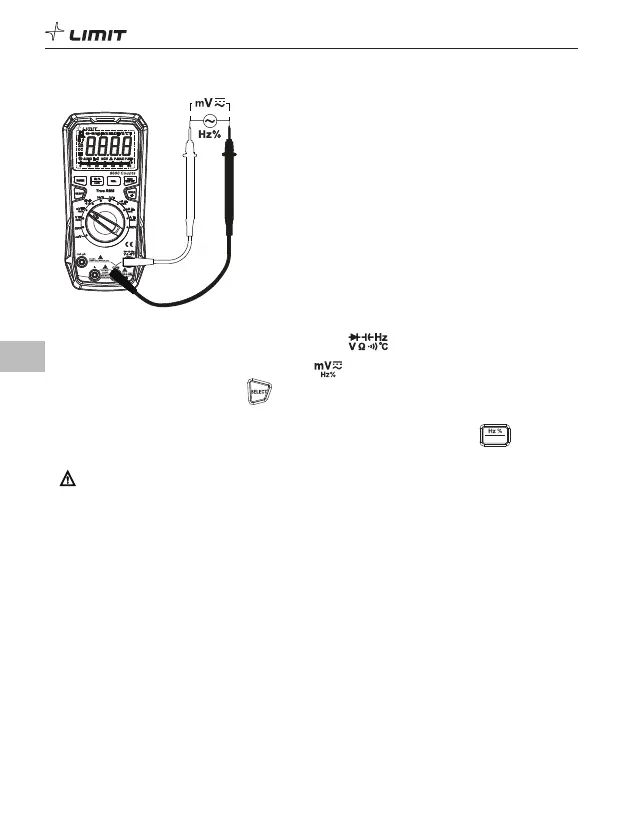

3. Mesure de tension millivolt CA/CC (I 5)
DM 620
USB
I 5
3.1 Introduire le cordon de mesure rouge dans la prise et le cordon de mesure noir dans la
prise COM.
3.2 Tourner le sélecteur de fonction sur la position .
3.3 Presser brièvement sur le bouton pour passer à la mesure de tension millivolt CA/CC si requis.
3.4 Connecter les cordons de mesure en parallèle avec la charge ou l’alimentation mesurée.
3.5 Relever la valeur de tension à l’écran.
3.6 Pendant la mesure de tension CA en millivolt, presser brièvement sur le bouton
US B
pour afficher
la fréquence/rapport cyclique de la tension mesurée.
Attention :
• Ne pas appliquer une tension supérieure à 1000 V, car cela pourrait endommager le multimètre.
• Veiller à éviter les chocs électriques lors de la mesure de tensions élevées.
• Une fois la mesure terminée, déconnecter les cordons de mesure du circuit à mesurer.
• Avant chaque utilisation, vérifier le fonctionnement du multimètre en mesurant une tension connue.
• L’impédance d’entrée de la plage CA mV est d’environ 10 M
Ω
. L’effet de cette charge peut
provoquer des erreurs de mesure dans les circuits à haute impédance. Dans la plupart des cas, si
l’impédance du circuit est inférieure à 10 k
Ω
, l’erreur peut être ignorée (
≤
0,1%).
• L’impédance d’entrée de la plage mV CC est infinie (environ 1 G
Ω
). Puisqu’elle ne baisse pas lors de
la mesure de signaux faibles, la précision de la mesure est élevée. Lorsque les cordons de mesure
sont découverts, une valeur peut s’afficher à l’écran, mais ceci est normal et n’a pas d’impact sur le
résultat de la mesure.
• La mesure de fréquence sur la plage de 60 mV (tension CA) est seulement à titre indicatif.
FR
