160
10.3 Posizionare l’estremità di rilevamento della temperatura della termocoppia vicino alla superficie
dell’oggetto in fase di test.
10.4 Leggere il valore della temperatura sul display dopo che si è stabilizzato.
10.5 Premere brevemente il pulsante per passare da °C a °F e viceversa.
Attenzione:
• È possibile utilizzare solo una termocoppia di tipo K.
• Temperatura massima 230°C/446°F (°F = °C × 1,8 + 32)

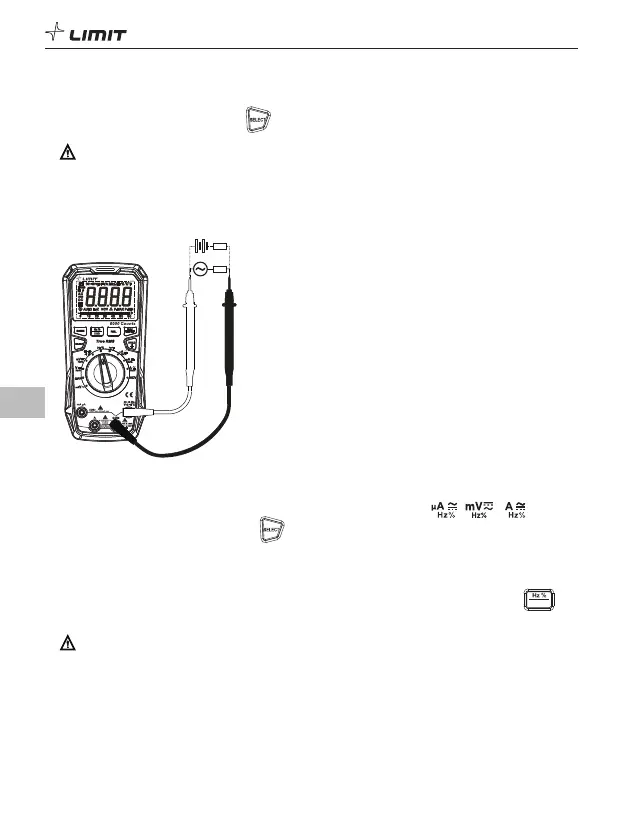

11. Misurazione della corrente CA/CC (F 13)
RL
RL
A C/DC
DM 620
USB
F 13
11.1 Inserire il cavo rosso nel terminale mA/
μ
A o A e il cavo nero nel terminale COM.
11.2 Ruotare la manopola di selezione della funzionalità in posizione , o .
11.3 Premere brevemente il pulsante per passare alla misurazione della corrente CA/CC, se
richiesto.
11.4 Collegare i cavi in serie al carico misurato oppure all’alimentazione.
11.5 Leggere il valore della corrente sul display (se il valore della corrente è >10 A, l’indicatore
rosso si accende e il cicalino emette un segnale acustico).
11.6 Durante la misurazione della corrente CA, premere brevemente il pulsante
US B
per
visualizzare la frequenza/rapporto di utilizzo della corrente misurata.
Attenzione:
• Per evitare possibili scosse elettriche, incendi o lesioni personali, si raccomanda di disattivare
l’alimentazione elettrica al circuito e di collegare lo strumento in serie con il circuito prima di
misurare la corrente.
• Qualora il range di corrente da misurare sia sconosciuto, si raccomanda di selezionare il range
massimo e quindi di ridurlo gradualmente.
• All’interno dei terminali di ingresso mA/
μ
A e A sono presenti dei fusibili. Non collegare i cavi in
parallelo ad alcun circuito.
• Se la corrente misurata è > 5 A, la misurazione non deve protrarsi per più di 10 s e l’intervallo di
IT
