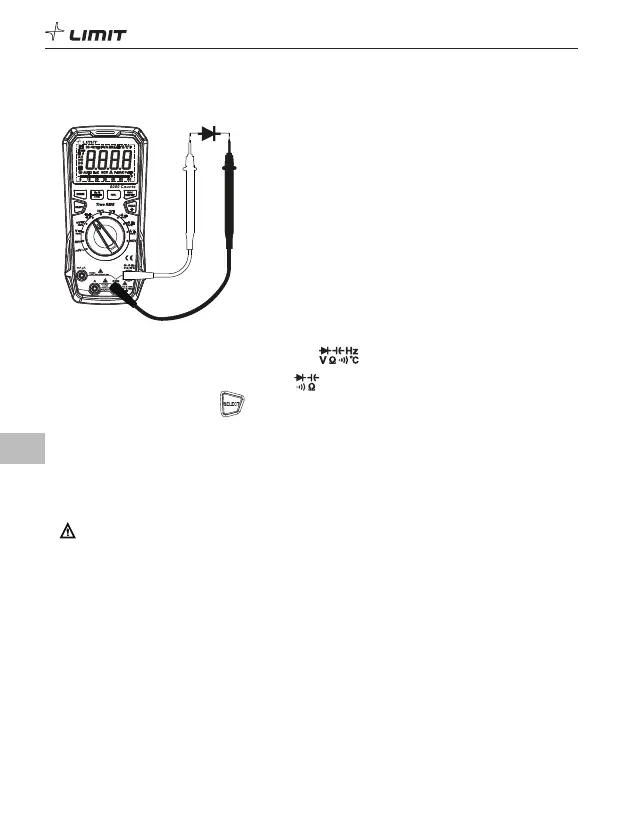

7. Prueba de diodo (F 9)
DM 620
USB
F 9
7.1 Insertar el cable de prueba rojo en el conector , y el cable de prueba negro en el conector
COM.
7.2 Poner el selector de función en la posición .
7.3 Pulsar brevemente el botón para cambiar a prueba de diodo, si es necesario.
7.4 Conectar la sonda roja al ánodo, y la sonda negra al cátodo del diodo.
7.5 Leer el valor de polarización directa en el display.
7.6 Valor medido, <0,12 V: El diodo puede estar dañado; se enciende la luz indicadora roja.
Valor medido, dentro de la gama 0,12~2 V: El diodo es normal; se enciende la luz indicadora verde
(sólo para referencia).
7.7 Si el diodo está abierto o tiene polaridad inversa, el display LCD mostrará “OL”. Para la conexión PN
de silicona, el valor normal es por regla general de aproximadamente 500~800 mV.
Precaución:
• Proceder con cuidado al trabajar con tensiones que exceden CA 30 V RMS, pìcos de 42 V o CC 60 V.
Estas tensiones comportan riesgo de descarga eléctrica.
• Antes de probar el diodo, desactivar la alimentación del circuito y descargar completamente todos
los condensadores.
ES
