195
3.4 Ligue as pontas de teste em paralelo à carga ou a fonte de alimentação medida.
3.5 Leia o valor da tensão no visor.
3.6 Ao medir a tensão CA em milivolts, prima brevemente o botão
US B
para visualizar a frequência/
razão cíclica da tensão medida.
Cuidado:
• Não introduza uma tensão superior a 1000 V, ou poderá danificar o medidor.
• Tenha especial cuidado para evitar choques elétricos ao medir tensões elevadas.
• Após completar a medição, desligue as pontas de teste do circuito em teste.
• Antes de cada utilização, verifique o funcionamento do medidor, medindo uma tensão conhecida.
• A impedância de entrada da gama de medição de CA em mV é de cerca de 10 M
Ω
. O efeito desta
carga pode causar erros de medição em circuitos de alta impedância. Na maioria dos casos, se a
impedância do circuito for inferior a 10 k
Ω
, o erro pode ser ignorado (
≤
0,1%).
• A impedância de entrada da gama de medição de CC em mV é infinita (cerca de 1 G
Ω
), e não sofre
atenuação ao medir sinais fracos, pelo que a precisão da medição é elevada. Quando as pontas
de teste estão abertas, pode ser apresentado um valor no visor, mas isto é normal e não afetará o
resultado da medição.
• A medição de frequência na gama de 60 mV (tensão CA) é apenas para referência.

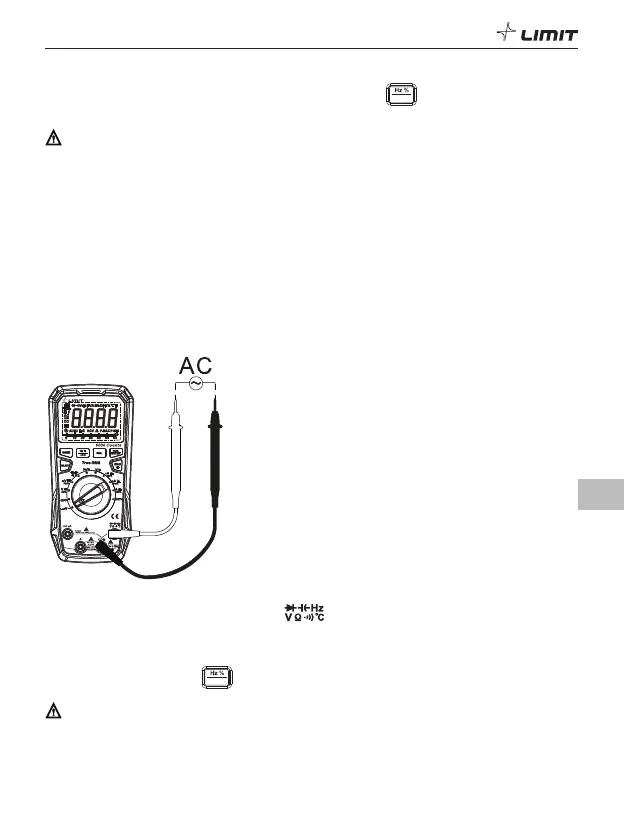

4. Medição de V CA LoZ (baixa impedância) (F 6)
DM 620
USB
F 6
4.1 Insira a ponta de teste vermelha na entrada e a ponta de teste preta na entrada COM.
4.2 Rode o botão rotativo funcional para a posição LozV~.
4.3 Ligue as pontas de teste em paralelo à carga ou a fonte de alimentação medida.
4.4 Leia o valor da tensão no visor.
4.5 Prima brevemente o botão
US B
para visualizar a frequência/razão cíclica da tensão medida.
Cuidado:
• Não introduza uma tensão superior a 1000 V, ou poderá danificar o medidor.
• Tenha especial cuidado para evitar choques elétricos ao medir tensões elevadas.
• Após completar a medição, desligue as pontas de teste do circuito em teste.
PT
