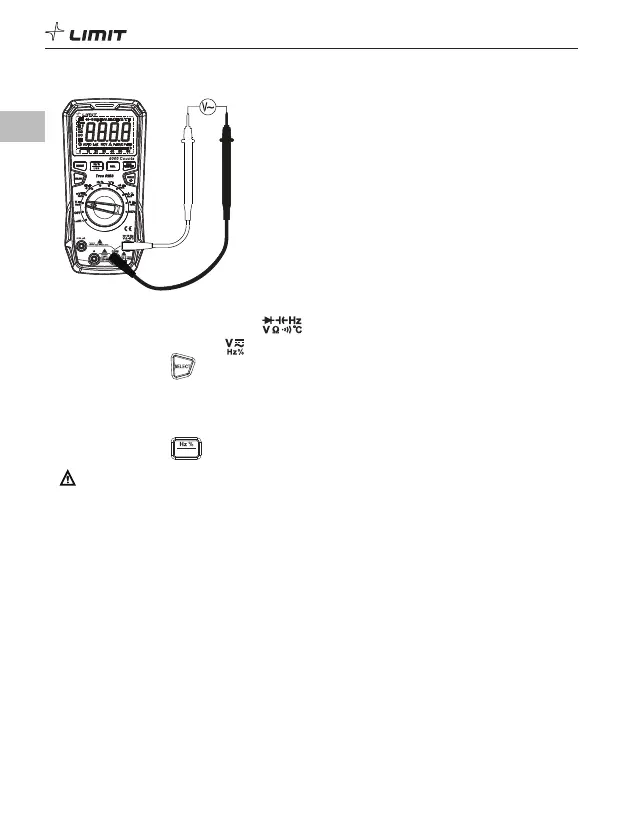

1. Mätning av växelspänning (AC) (B 3)
DM 620
USB
B 3
1.1 Sätt i den röda testsladden i uttaget och den svarta testsladden i COM-uttaget.
1.2 Vrid funktionsvredet till läge .
1.3 Tryck på knappen för att växla till mätning av växelspänning (AC).
1.4 Anslut testsladdarna parallellt med uppmätt belastning eller strömförsörjning.
1.5 Läs av spänningsvärdet på displayen (om spänningen överstiger 1000 V tänds den röda
indikatorlampan och summern avger en larmsignal).
1.6 Tryck på knappen
US B
för att visa frekvens/driftfaktor för uppmätt spänning.
Försiktighet!
• Anslut inte spänning som överstiger 1000 V till mätaren (den kan skadas).
• Var mycket försiktig så att du inte utsätts för elstöt vid mätning av hög spänning.
• Koppla bort testsladdarna från den krets som testas när mätningen är slutförd.
• Försäkra dig innan varje användning om att mätaren är korrekt kalibrerad genom att mäta en känd
spänning.
• Mätarens ingångsimpedans är cirka 10 M
Ω
. Denna belastning kan orsaka mätfel för kretsar med hög
impedans. I de flesta fall när kretsens impedans understiger 10 k
Ω
kan felet bortses från (
≤
0,1 %).
