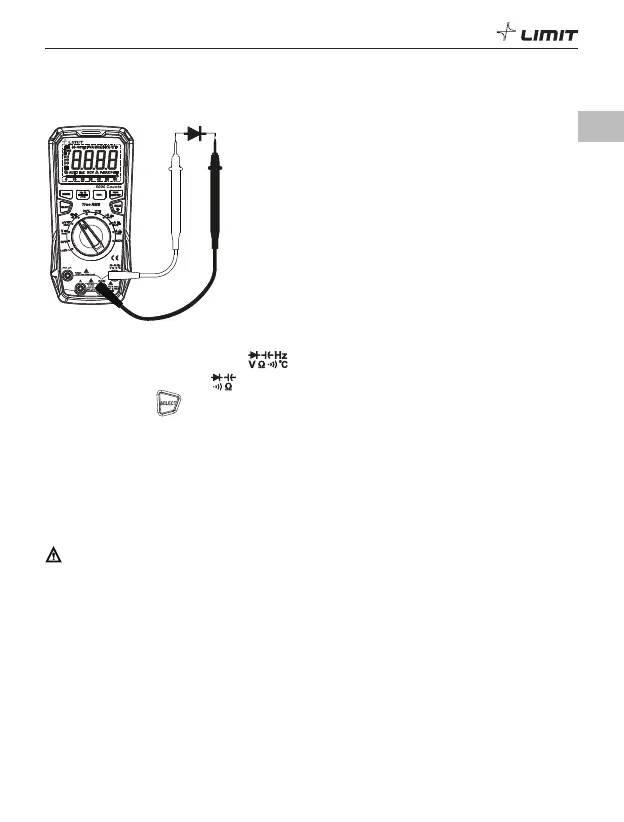

7. Diodtest (B 9)
D
DM 620
USB
P 9
7.1 Sätt i den röda testsladden i uttaget och den svarta testsladden i COM-uttaget.
7.2 Vrid funktionsvredet till läge .
7.3 Tryck på knappen för att växla till diodtest.
7.4 Anslut röd sond till diodens anod och svart sond till diodens katod.
7.5 Läs av värde för förspänning i framriktning på displayen.
7.6 Uppmätt värde <0,12 V: Dioden kan vara skadad (röd indikatorlampa lyser).
Uppmätt värde inom 0,12 till 2 V: Dioden är normal (grön indikatorlampa lyser) (endast för referens).
7.7 Om dioden är öppen eller polariteteten är omvänd visar LCD-displayen texten OL. För PN-korsning
av kisel är värdet normalt mellan 500 och 800 mV.
Försiktighet!
• Risk för elstöt! Var mycket försiktig när du arbetar på spänning som överstiger 30 VAC RMS, 42 V
topp eller 60 VDC.
• Bryt strömförsörjningen till kretsen och försäkra dig om att alla kondensatorer är helt urladdade
innan du påbörjar test av dioden.
