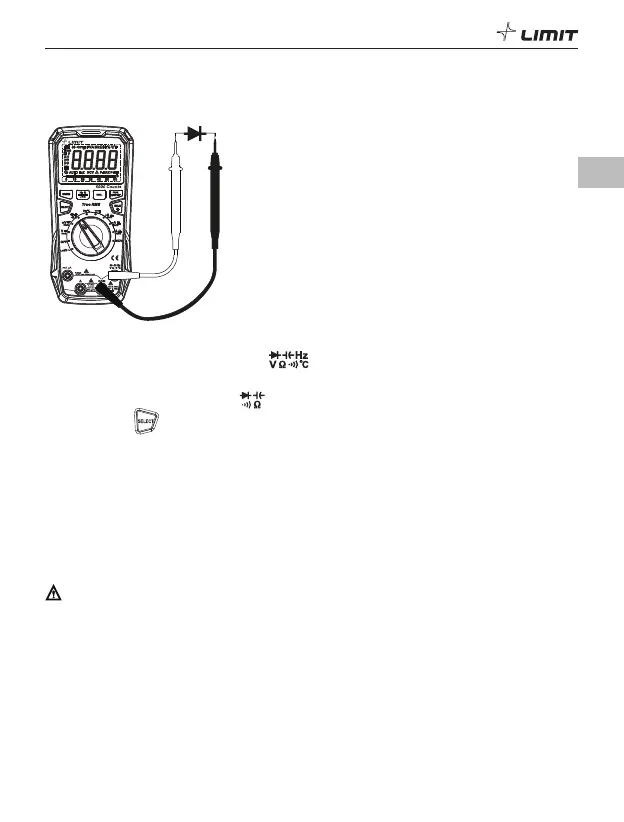

7. Diodetest (B 9)
D
DM 620
USB
P 9
7.1 Plugg den røde testledningen inn i -jackinngangen og svarte testledningen inn i
jackinngangen COM.
7.2 Drei funksjonsvelgeren til posisjon .
7.3 Trykk kort på -knappen for å skifte til diodetest hvis det er nødvendig.
7.4 Kople den røde sonden til diodeanoden, og den svarte sonden til diodekatoden.
7.5 Les av foroverspenningsverdien i displayet.
7.6 Målt verdi <0,12 V: Dioden kan være skadd; den røde indikatorlampen lyser.
Målt verdi innenfor 0,12~2 V: Dioden er normal; den grønne indikatorlampen lyser (kun til
referanseformål).
7.7 Hvis dioden er åpen eller den polaritet er reversert, vil displayet vise ”OL”. For PN-kopling av silikon
er den normale verdien generelt ca. 500~800 mV.
Forsiktig:
• Vær forsiktig ved arbeid med spenninger over AC 30 V RMS, 42 V spiss eller DC 60 V. Slike
spenninger utgjør en støtfare.
• Før du tester dioden, må du slå av strømtilførselen til kretsen og lade ut alle kondensatorer
fullstendig.
