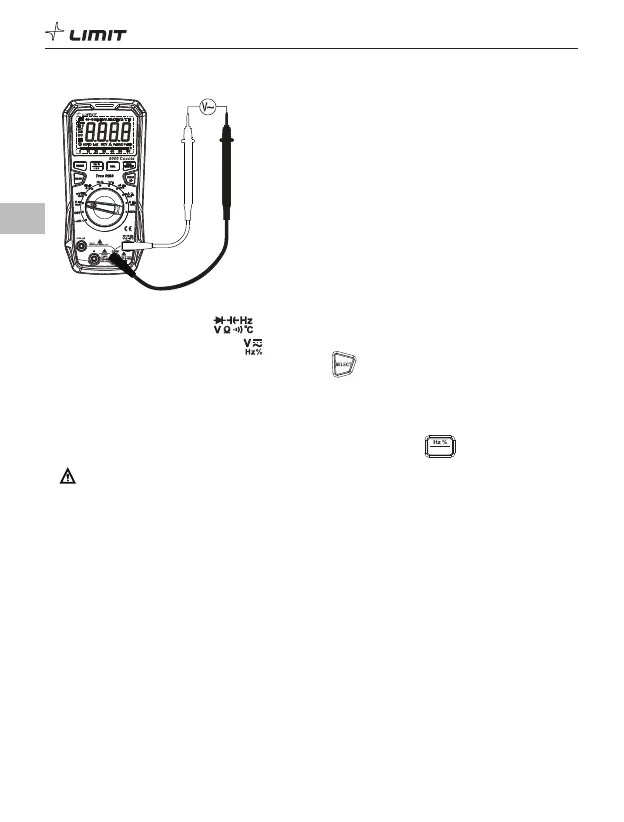

1. AC-jännitemittaus (kuva 3)
DM 620
USB
Kuva 3
1.1 Liitä punainen testikaapeli -liitäntään ja musta testikaapeli COM-liitäntään.
1.2 Käännä toimintovalitsin kohtaan .
1.3 Vaihda AC-jännitemittaukseen painamalla lyhyesti -painiketta.
1.4 Yhdistä testikaapelit rinnakkain mitattavaan kuormaan tai virtalähteeseen.
1.5 Katso jännitelukema näytöltä (jos jännite on >1000 V, punainen merkkivalo syttyy ja laite hälyttää
äänimerkillä).
1.6 Näet mitatun jännitteen taajuuden/pulssisuhteen painamalla lyhyesti
US B
-painiketta.
Varoitus:
• Älä mittaa yli 1000 voltin jännitteitä, sillä se voi rikkoa mittarin.
• Eliminoi sähköiskuvaara huolellisesti, kun mittaat korkeita jännitteitä.
• Irrota testikaapelit mitatusta piiristä heti, kun mittaus on tehty.
• Varmista mittarin toiminta ennen jokaista käyttöä mittaamalla ensin jännite tuntemastasi lähteestä.
• Mittarin tuloimpedanssi on noin 10 M
Ω
. Tämä kuorma voi vaikuttaa mittaustuloksiin suuren
impedanssin piireissä. Useimmiten virheellä ei ole merkitystä piireissä, joiden impedanssi alle 10 k
Ω
(
≤
0,1 %).
