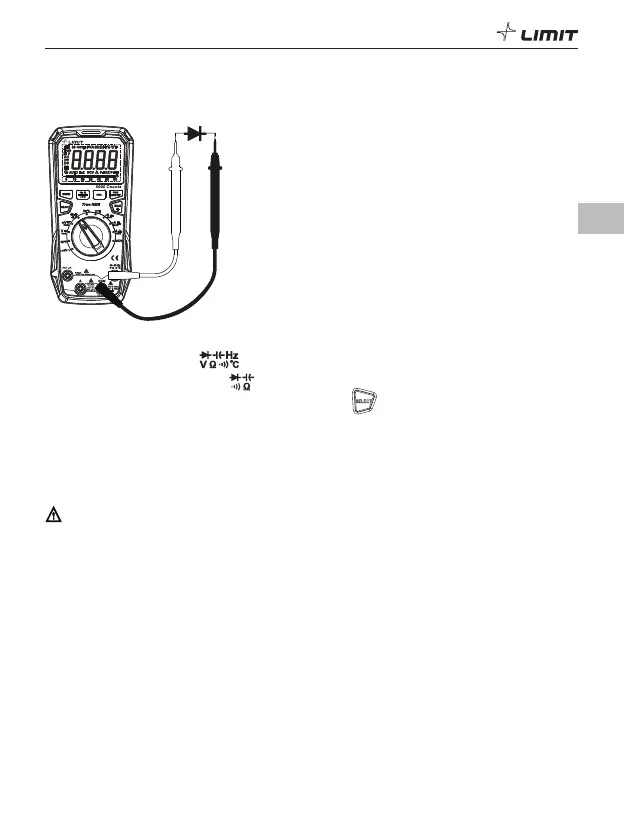

7. Dioditesti (kuva 9)
D
DM 620
USB
Kuva 9
7.1 Liitä punainen testikaapeli -liitäntään ja musta testikaapeli COM-liitäntään.
7.2 Käännä toimintovalitsin kohtaan .
7.3 Vaihda tarvittaessa diodimittaukseen painamalla lyhyesti -painiketta.
7.4 Yhdistä punainen mittakärki diodin anodiin ja musta mittakärki diodin katodiin.
7.5 Katso myötäesijännitteen lukema näytöltä.
7.6 Mitattu arvo <0,12 V: Diodi voi olla viallinen: punainen merkkivalo palaa.
Mitattu arvo alueella 0,12–2 V: Diodi on kunnossa, vihreä merkkivalo palaa (vain huomioarvo).
7.7 Jos diodi on avoin tai sen napaisuus on käänteinen, näytössä lukee ”OL”. PN-silikoniliitoksen
normaali jännite on yleensä noin 500–800 mV.
Varoitus:
• Ole varovainen kohteissa, joiden jännite on yli AC 30 V RMS, 42 V peak tai DC 60 V. Nämä jännitteet
ovat ihmiselle vaarallisia.
• Katkaise piirin virransaanti ja pura kaikkien kondensaattoreiden jännite kokonaan ennen dioditestiä.
