2.4. Logica di funzionamento del
flash LED
• Esistenza in vita: 1 flash ogni 60 secondi.
• 3 lampeggi = batteria scarica (<12V) o
assente* o guasta*.
• 6 lampeggi = alimentazione < 11V.
• 9 lampeggi = speaker* o driver* guasti.
*solo se l'alimentazione supera gli 11V.
Nota: il flash LED segnala anche la presenza
contemporanea di più anomalie.

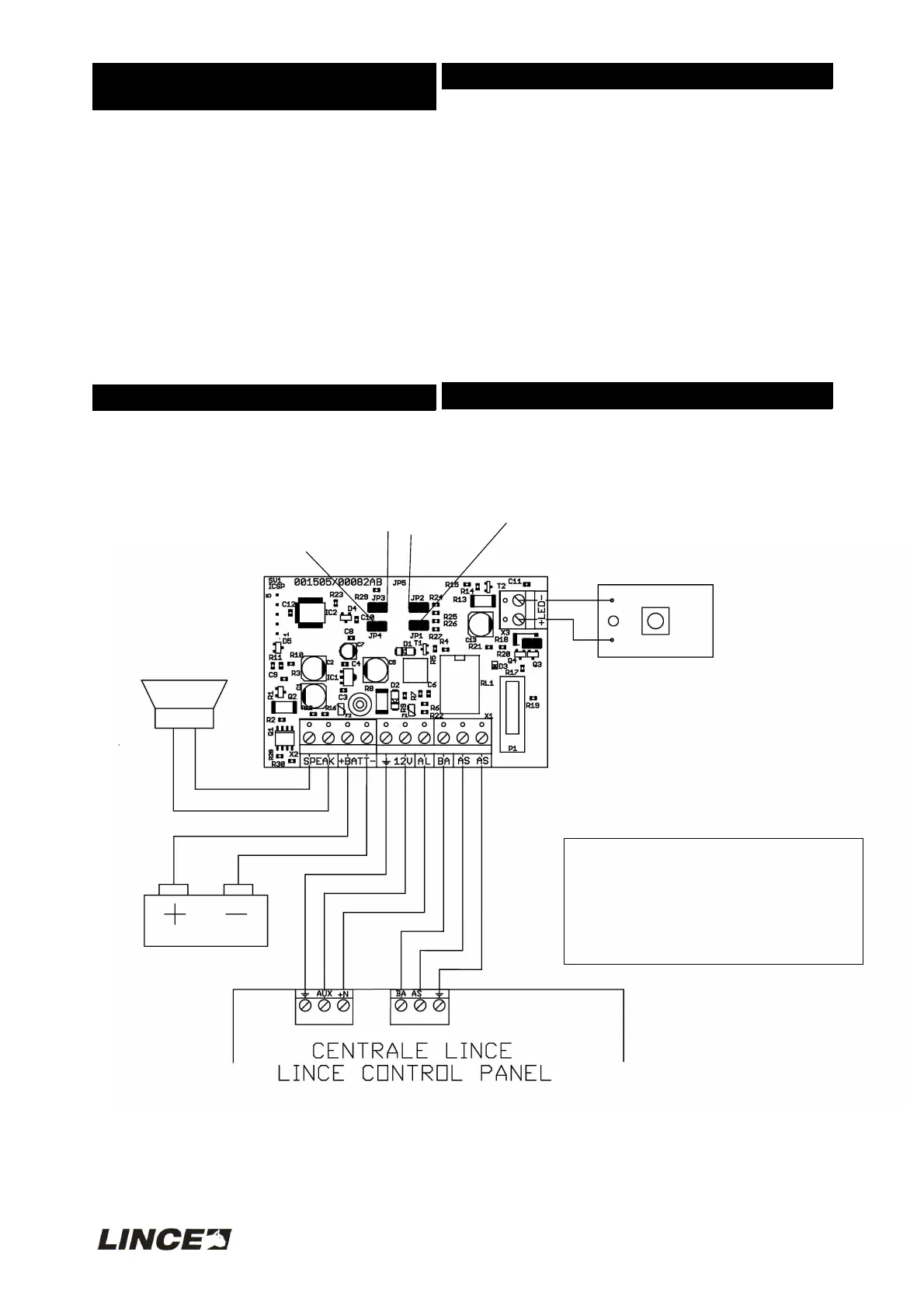

2.5. Esempio di collegamento
2.4. LED signalling
• Work signalling: 1 flash per minute.
• 3 flashes = low (<12V), absent* or failure* battery.
• 6 flashes = operating voltage < 11V.
• 9 flashes = failure speaker* or driver*.
* only if operating voltage >11V.
Note: flashlight module indicates the simultaneous presence
of multiple anomalies.
2.5. Example of connection
Pag.7/8
L'esempio si riferisce alle
programmazioni di fabbrica.
The example refers to the
default programming.
JP2
JP1
NOTA: Con centrale NON LINCE collegare il
morsetto AL della sirena al morsetto NC della
centrale e fare un ponticello sempre in centrale
tra il morsetto C e un positivo.
NOTE: By using a NO LINCE control panel let
connect terminal AL to NC and let connect
terminal C to a positive signal.
JP3
JP4
