Linksys EA8500
Toote ülevaade
EA8500

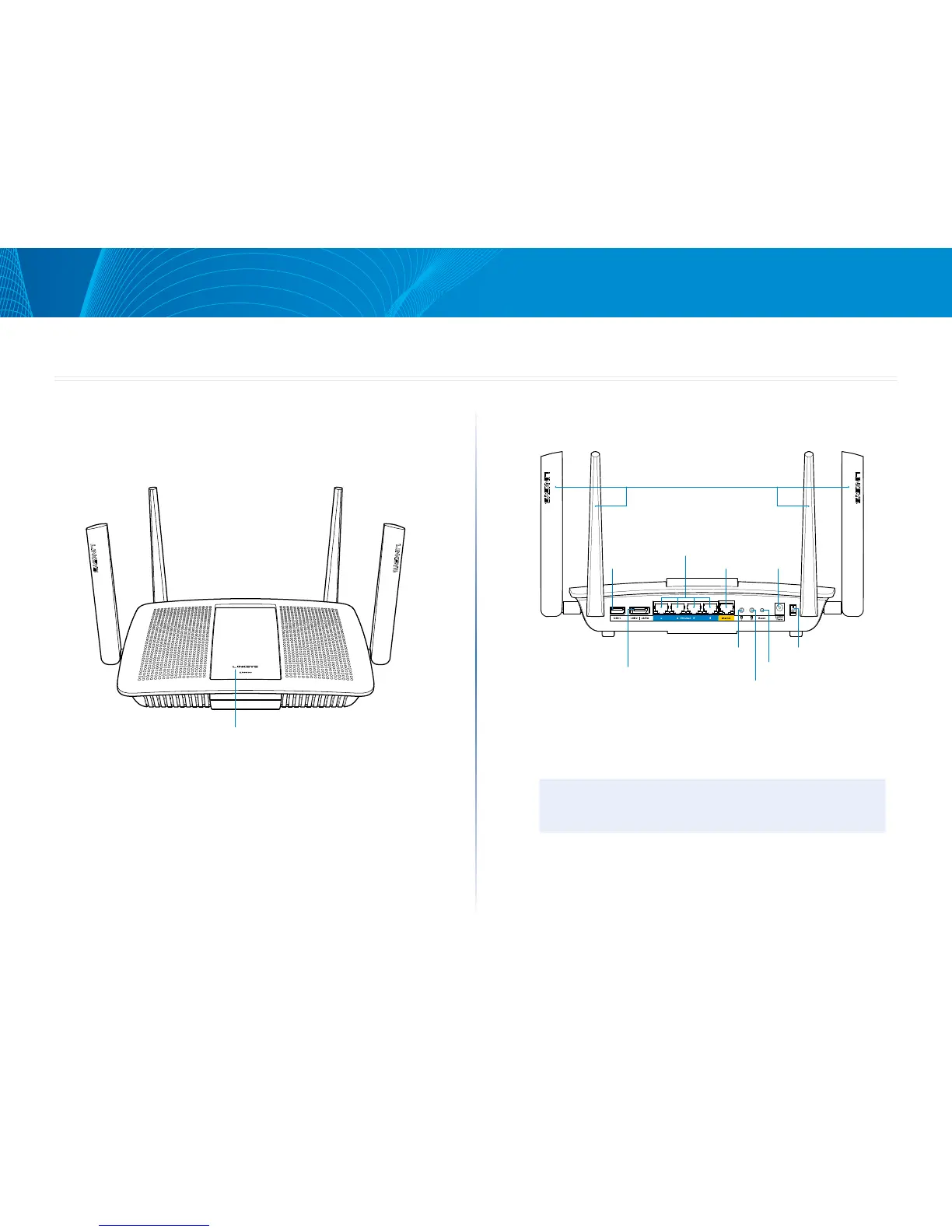

Esivaade
• Toiteindikaator – Linksyse logo on valgustatud ega vilgu, kui seade
on internetiga ühendatud. Logo vilgub aeglaselt alglaadimisel,
autotestimisel ja püsivara uuendamisel. Logo vilgub kiiresti, kui
ühendus on vigane.
Tagantvaade
• Reguleeritavad välisantennid – seda ruuterit tarnitakse koos nelja
reguleeritava välise antenniga, mis tuleb ühendada ruuteriga
enne selle sisselülitamist. Antennide ühendamiseks keerake antenni
päripäeva ruuteri antenni pordile.
MÄRKUS
Parima tulemuse saavutamiseks asetage külgmised antennid
vertikaalselt, nagu näidatud pildil.
• USB 3.0 port – ühendage ja jagage USB-draivi või USB-printerit oma
võrgus või internetis.
• USB 2.0 port/eSATA combo port – ühendage ja jagage USB/eSATA-
draivi või USB-printerit oma võrgus või internetis.
