Light Electronic Control LCE Benutzerhandbuch
Light-control manual-DE Rev. 04 DE 1 / 6
firmware 2.4
DE
EE
Steuerungen:
 Automatischer/ manueller 3 Geschwindigkeiten Lüfter
 3-PunktKühlung/ Wechselventil
 3-Punkt Heizung Schwimmerventil
 ON-OFF Elektroheizer
 Nachlüftung
 Free Cooling/Free HeatingSchieber
 Alarmmanagement und-diagnose
o Fehler Temperaturfühler
o Überhitzung Heizer
o Alarm verschmutzter Filter
 Uhr-Programmierung
 ON-OFF Fernbedienung
 Fernanzeige auf Display mit Innensensor

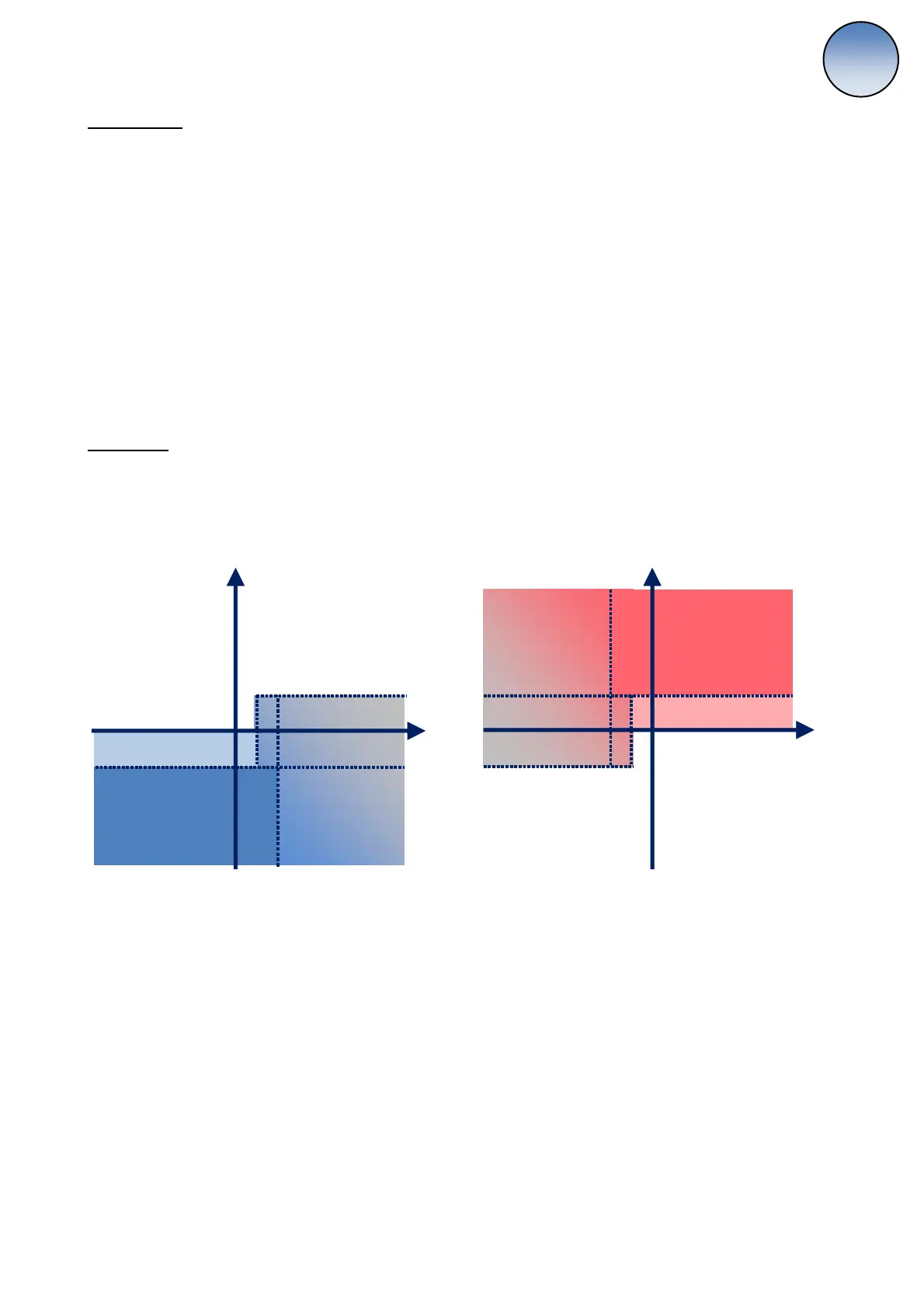

Steuerlogik
In den folgenden Diagrammen wirden die Sommer-Winter Steuerlogik gezeigt
Heating
Heating logic
Ventilation
+
2°C
Tsp-Te
Tsp-Treg
Cooling logic
Ventilation
By-pass
+ By-pass
Cooling
2°C
Tsp-Te
Tsp-Treg
Cooling modulation
By-pass
Cooling modulation
+
Heating modulation
Ventilation
2°C
1°C
1°C
Heating
Heating modulation
+ By-pass
By-pass
2°C
Ventilation
Cooling
By-pass
0.5°C
0.5°C
Treg = Regulierung Messtemperatur
Tsp = Eingestellte Temperatur (Set Point)
Te = gemessene Außentemperatur
