13

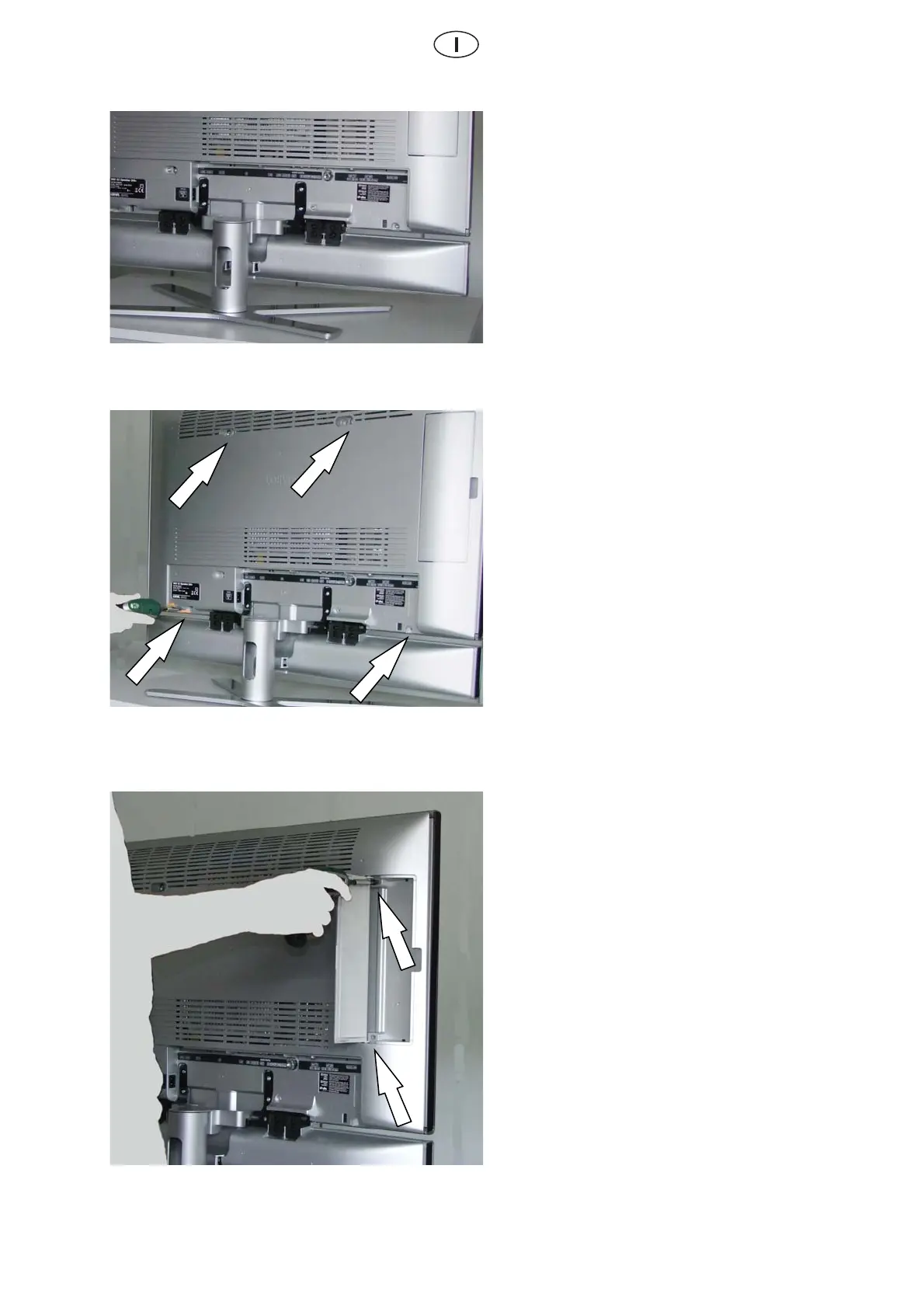

Fig. 3
Qui è illustrata la zona di collegamento dei cavi
aperta
Fig. 4
Fig. 4, La freccia nella g. 4 indica le posizioni
delle viti da togliere
Fig. 5
Fig. 5, La freccia nella g. 5 indica la posizione
delle viti da togliere sotto lo sportello.
