Sicurezza
Le presenti istruzioni di installazione sono fi nalizzate ad agevolare il montaggio per il tecnico.
Le istruzioni di installazione (abbreviato EBA) non sono destinate al cliente fi nale.
Attenzione
Il segnale triangolare di avvertenza contraddistingue indicazioni a tutela di persone,
apparecchiatura e ambiente.
Le indicazioni di pericolo sono rientrate e recano un titolo in grassetto. Queste
indicazioni sono da seguire.
Avvertenza
Le presenti istruzioni di montaggio possono essere utilizzate per il kit di espansione (abbreviato ARS) WLAN
70830 081 Chassis SL1XX.
Il kit di espansione è indicato per i seguenti apparecchi TV: Individual 32 Selection Sound LED, ART 32 LED/
37 LED/ 40 LED/ 46 LED, Connect 32 LED/ 40 LED
Dopo aver applicato il kit di espansione, riprodurre sempre il pacchetto software più recente, scaricabile
dall’indirizzo: http://service.loewe.de http://infotip.de
I numeri tra parentesi “(X)” indicano il numero di posizione del contenuto elencato al punto “5”.
Le presenti istruzioni descrivono il montaggio del kit di espansione 70830 081.
Avvertenza
La striscia di feltro (7) è fornita già tagliata
e serve a fi ssare i cavi dell’antenna
nell’apparecchio TV.
Utilizzarla quando necessario.
Il fascio di cavi (4) viene utilizzato per gli
apparecchi TV con gli schermi da 40”.
Il fascio di cavi (5) viene utilizzato per gli
apparecchi TV con gli schermi da 32”.
I serracavi (9) sono no utilizzati per gli
apparecchi TV ART40 e Connect 40.

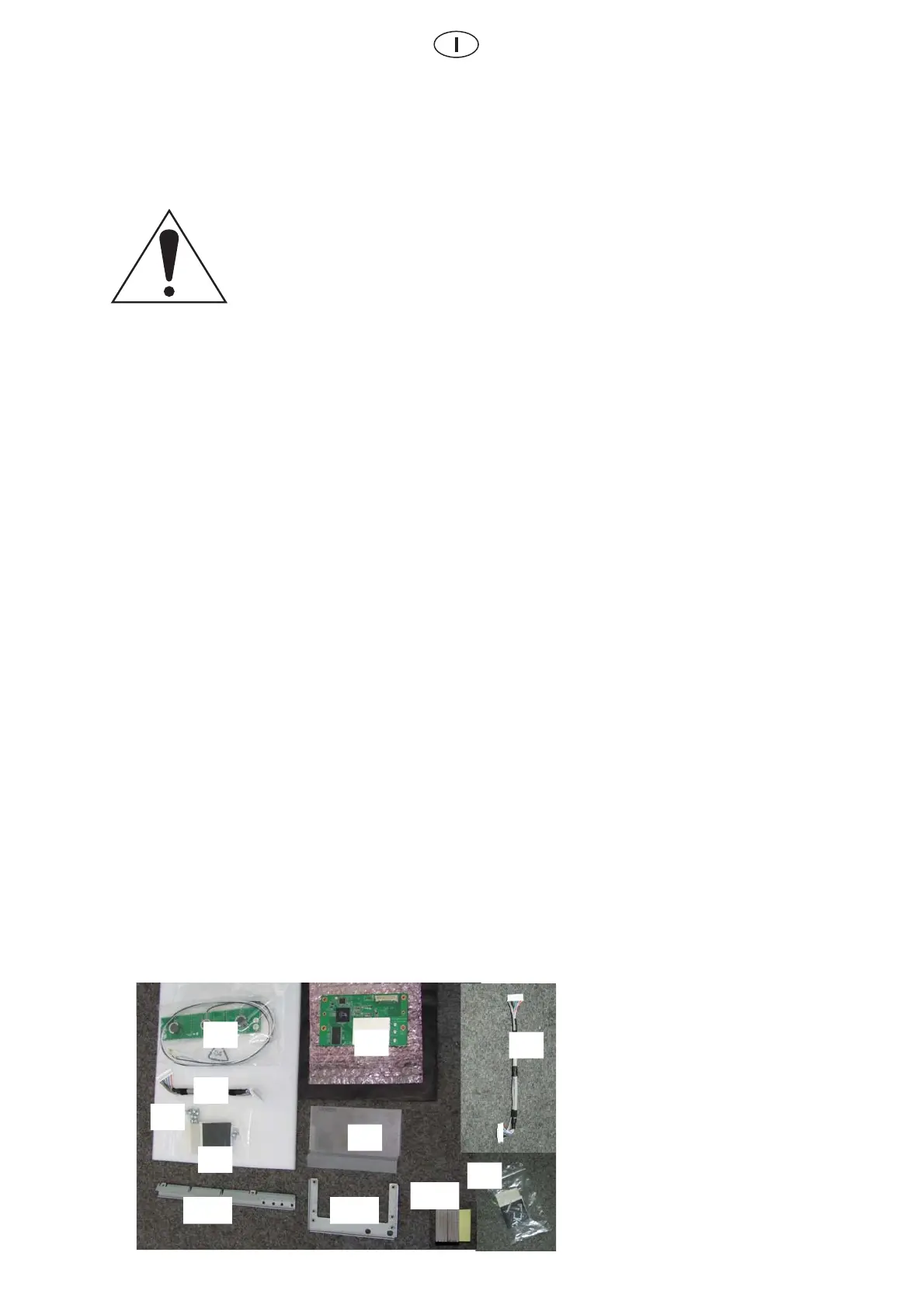

5. Contenuto – Kit di espansione moduli 70830 081 WLAN
Pos. n. Quantità Descrizione N. d’ordine
(1) 1 EBA -ARS WLAN 34647 000
(2) 1 WLAN-ANT 3X MIMO 71023 001
(3) 1 Moduli WLAN 70830 001
(4) 1 Fascio di cavi 11 POL 190mm 70833 003
(5) 1 Fascio di cavi 11-POL 165mm 70833 002
(6) 10 Viti SF M3 x 6-K T10 33715
(7) 5 Strisce di feltro 25204
(8) 1 Copertura WLAN 71029 001
(9) 2 Serracavi 9.1 x 10.7 34061
(10) 1 Supporto antenna WLAN 71020 001
(11) 1 Supporto WLAN 70933 001
(12) 2 Schiuma 33104 001
Fig. 25
(3)
(2)
(6)
(5)
(7)
(10)
(11)
(9)
(4)
(8)
(12)
