Veiligheid
Deze montagehandleiding is bedoeld om de monteurs het monteren te vergemakkelijken.
De montagehandleiding (afgekort tot MH) is niet bestemd voor de eindgebruiker.
Let op
De waarschuwingsdriehoek duidt op waarschuwingen met betrekking tot de
bescherming van personen, toestellen en het milieu.
Waarschuwingen springen in ten opzichte van de lopende tekst en hebben een vet
opschrift. Neem deze aanwijzingen altijd in acht.
Opmerking
Deze montagehandleiding kan worden gebruikt voor de uitbreidingsset (afgekort tot UBS) WLAN 70830 081
Chassis SL1XX.
De UBS is geschikt voor het tv-toestel: Individual 32 Selection Sound LED, ART 32 LED/ 37 LED/ 40 LED/ 46
LED, Connect 32 LED/ 40 LED
Na het installeren van de uitbreidingsset moet u het actuele softwarepakket downloaden, dat u kunt vinden
onder de volgende adressen: http://service.loewe.de http://infotip.de
De getallen tussen haakjes „(X)“ geven de positienummers van de onder punt „2“ vermelde onderdelen aan.
Deze handleiding beschrijft de inbouw van de uitbreidingsset 70830 081.

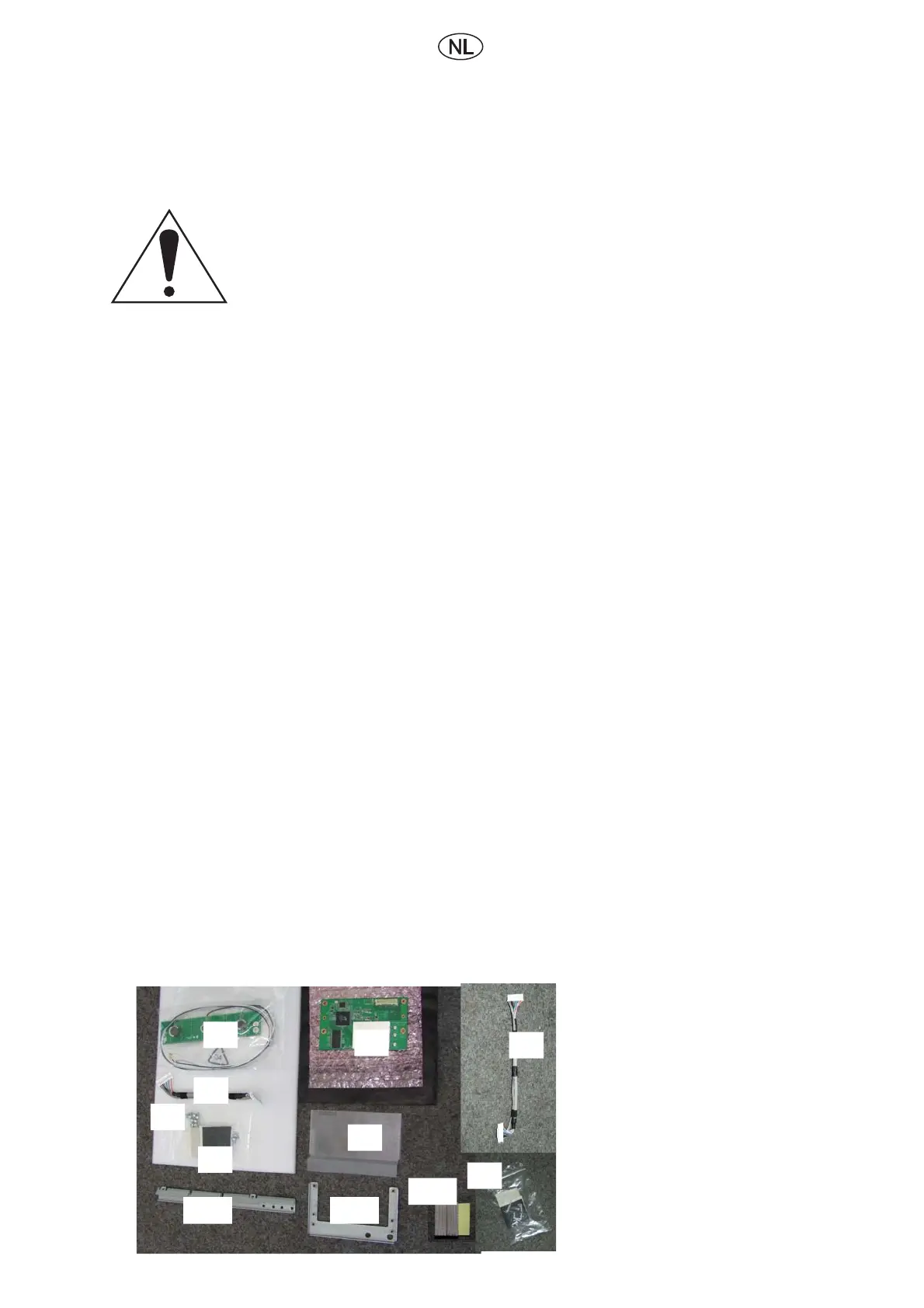

2. Inhoud - uitbreidingsset 70830 081 module WLAN
Pos. nr. Aantal Omschrijving Bestelnummer
(1) 1 EBA -ARS WLAN 34647 000
(2) 1 WLAN-ANT 3X MIMO 71023 001
(3) 1 Module WLAN 70830 001
(4) 1 Kabelbundel 11 POL 190mm 70833 003
(5) 1 Kabelbundel 11-POL 165mm 70833 002
(6) 10 Schroeven SF M3 x 6-K T10 33715
(7) 5 viltstroken 25204
(8) 1 Afdekking WLAN 71029 001
(9) 2 Kabelhouders 9.1 x 10.7 34061
(10) 1 Houder antenne WLAN 71020 001
(11) 1 Houder WLAN 70933 001
(12) 2 Contactschuim 33104 001
Afb. 6
(3)
(2)
(6)
(5)
(7)
(10)
(11)
(9)
(4)
(8)
(12)
Opmerking
De viltstrook (7) is een voorgesneden
kleefstrook. Daarmee bevestigt u de
antennekabels in het tv-toestel.
Gebruik ze al naargelang het nodig is.
Kabelbundel (4) wordt gebruikt voor tv-
toestellen met schermgrootte 40“.
Kabelbundel (5) wordt gebruikt voor tv-
toestellen met schermgrootte 32“.
Kabelhouders (9) zijn not nodig voor tv-
toestellen ART40 en Connect 40.
