Sécurité
Cette notice de montage a pour but de faciliter le travail du technicien.
La notice de montage (appelée aussi NDM) n’est pas destinée au client fi nal.
Attention
Le triangle signale des avertissements visant la protection des personnes, des appareils
et de l’environnement.
Les avertissements sont décalés par rapport à la marge et leur titre est imprimé en
caractères gras. Respectez ces instructions.
Remarque
Cette notice de montage concerne le set d’extension (appelé Set Ex) WLAN 70830 081 Châssis SL1XX.
Le Set Ex est conçu pour les téléviseurs suivants : Individual 32 Selection Sound LED, ART 32 LED/ 37 LED/ 40
LED/ 46 LED, Connect 32 LED/ 40 LED
Après le montage du set d’extension, veuillez installer le pack de logiciels actuels, que vous trouverez aux
adresses suivantes : http://service.loewe.de http://infotip.de
Les chiffres « (X) » entre parenthèses désignent le numéro de position du contenu visé au point « 2 ».
Cette instruction décrit le montage du set d‘extension 70830 081.

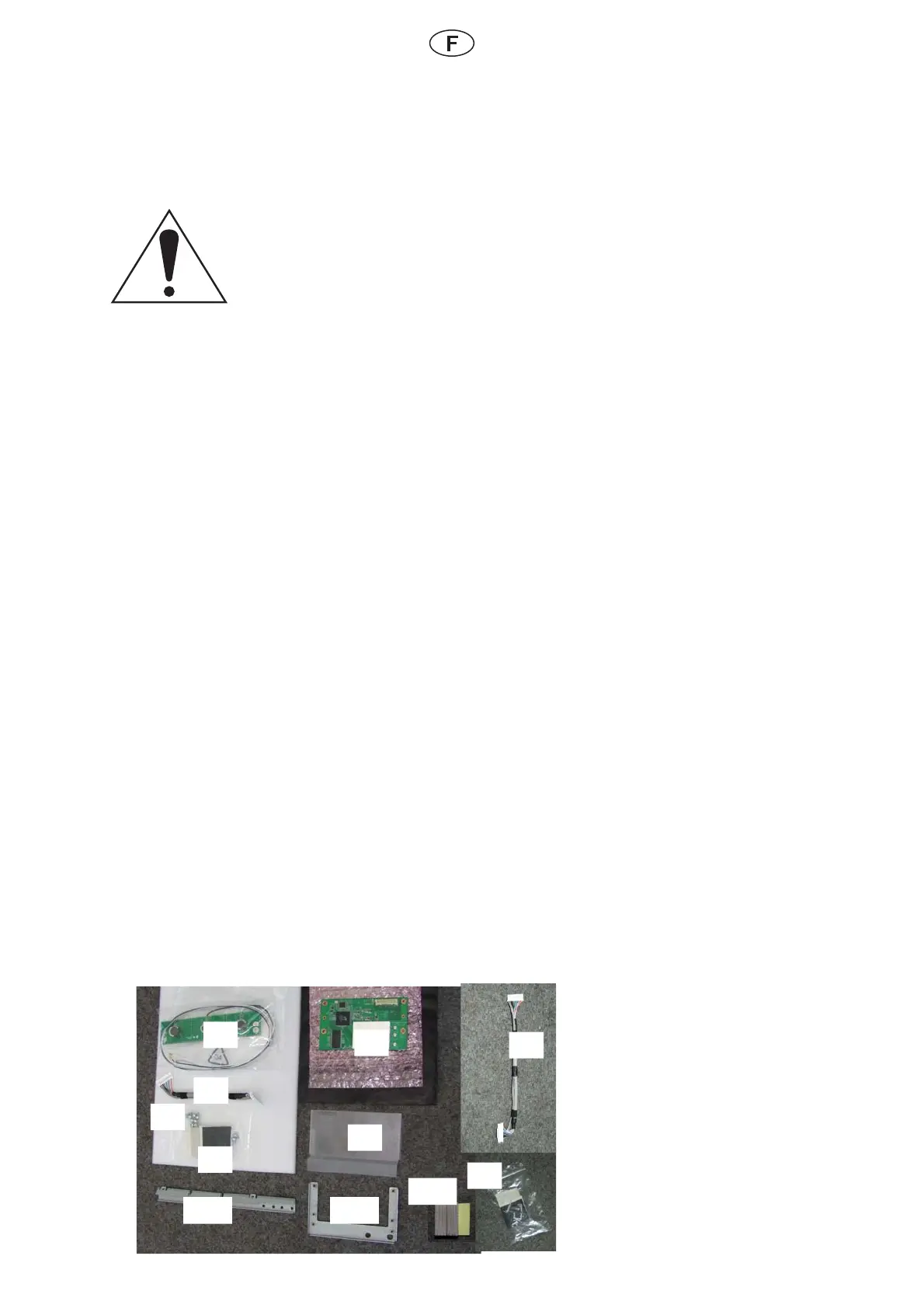

2. Contenu – Set d’extension 70830 081 Module WLAN
N° de pos. Nombre Désignation Référence
(1) 1 NDM -ARS WLAN 34647 000
(2) 1 WLAN-ANT 3X MIMO 71023 001
(3) 1 Module WLAN 70830 001
(4) 1 Faisceau de câbles 11 POL 190mm 70833 003
(5) 1 Faisceau de câbles 11-POL 165mm 70833 002
(6) 10 Vis SF M3 x 6-K T10 33715
(7) 5 Bandes de feutre 25204
(8) 1 Cache WLAN 71029 001
(9) 2 Porte-câble 9.1 x 10.7 34061
(10) 1 Support d’antenne WLAN 71020 001
(11) 1 Support WLAN 70933 001
(12) 2 Mousse de contact 33104 001
Ill. 6
(3)
(2)
(6)
(5)
(7)
(10)
(11)
(9)
(4)
(8)
(12)
Remarque
La bande de feutre (7) est prédécoupée. Elle sert
à fi xer les câbles d’antenne dans le téléviseur.
Utilisez-la selon vos besoins.
Le faisceau de câbles (4) est utilisé pour les
téléviseurs équipés d’un écran 40“.
Le faisceau de câbles (5) est utilisé pour les
téléviseurs équipés d’un écran 32“.
Les supports de câbles (9) sont non nécessaires
pour les téléviseurs ART40 et Connect 40.
