44
1. Apertura del televisor
Se utiliza como ejemplo el televisor
Individual 32 Selection Sound LED
Desenchufe el aparato.
Retire los cables de conexión del televisor.
Retire el cable de conexión corto situado entre las conexiones del sintonizador, siempre y cuando haya uno.
Afl oje y retire, según el modelo de televisor, los tornillos señalados con fl echas en el esquema correspondiente.
(Para colocar la pared posterior, proceda a la inversa.)
Procedimiento

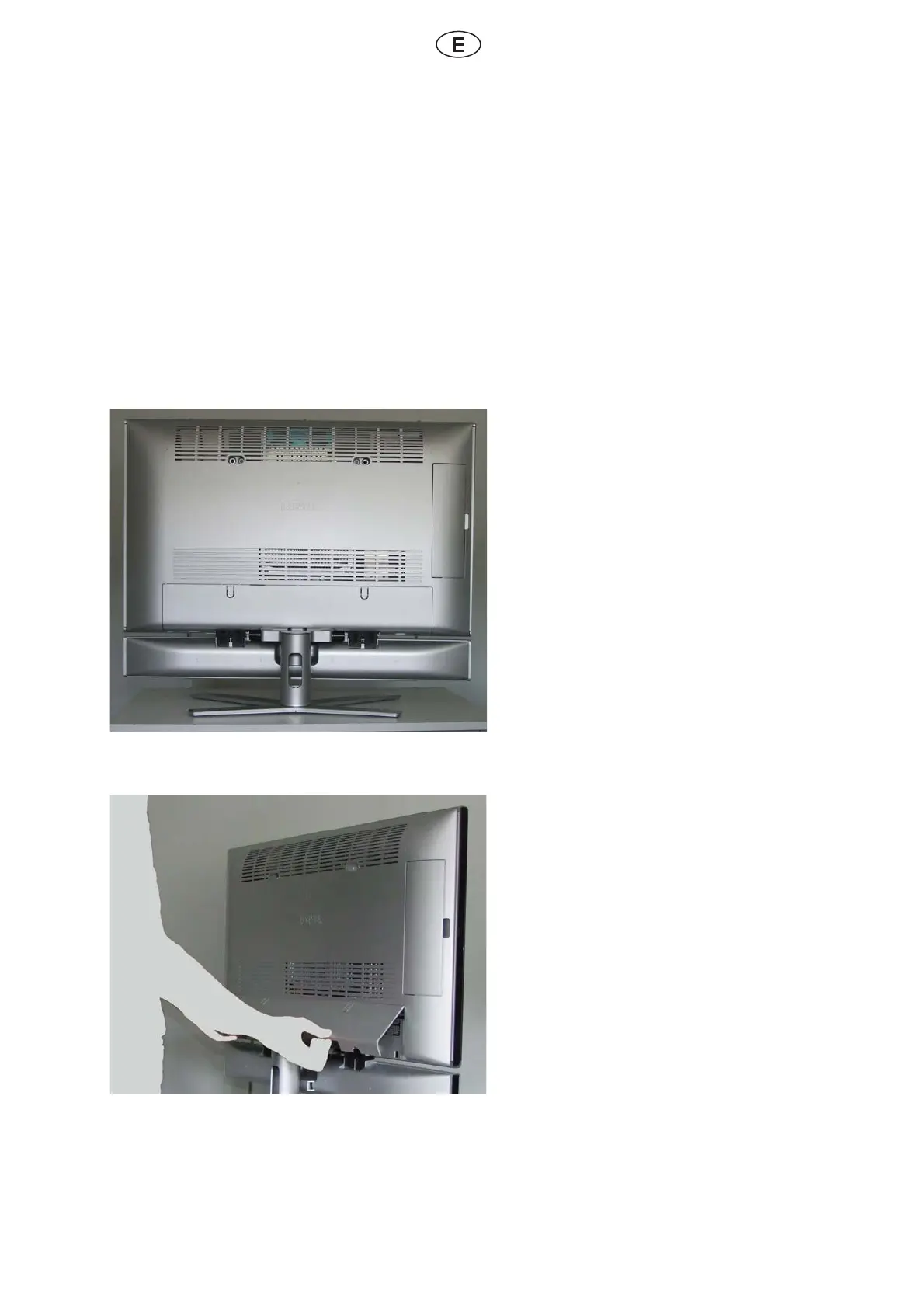

Fig. 1
Coloque el televisor de modo que se pueda ac-
ceder a él desde cualquier lado, siempre que sea
posible.
Fig. 2
Retire la tapa de cables de la parte posterior del
televisor.
Desencaje la tapa tirando hacia atrás y retírela
deslizándola hacia abajo.
Le recomendamos el uso de guantes para mani-
pule piezas de la carcasa.
De este modo, evitará mancharse.
