6
Sicherheit
Diese Einbauanweisung soll dem Techniker die Montage erleichtern.
Die Einbauanweisung (kurz EBA genannt) ist nicht für den Endkunden bestimmt.
Achtung
Das Warndreieck kennzeichnet Hinweise zum Schutz von Personen, Geräten und
Umwelt.
Warnhinweise stehen eingerückt und tragen eine fettgedruckte Überschrift. Beachten
Sie diese Hinweise.
Hinweis
Diese EBA ist für den Aufrüstsatz (kurz ARS genannt) WLAN 70830 081 Chassis SL1XX verwendbar.
Der ARS ist geeignet für das TV-Gerät: Individual 32 Selection Sound LED, ART 32 LED/ 37 LED/ 40 LED/ 46
LED, Connect 32 LED/ 40 LED
Nach dem Einbau des Aufrüstsatzes ist das aktuelle Software-Paket einzuspielen, das Sie unter folgenden
Adressen fi nden: http://service.loewe.de http://infotip.de
Die Zahlen „(X)“ in Klammern stehen für die Positionsnummer des unter dem Gliederungspunkt „2“ aufge-
zählten Inhaltes.
Diese Anleitung beschreibt den Einbau des Aufrüstsatzes 70830 081.
2. Inhalt - Aufrüstsatz 70830 081 Module WLAN
Pos. Nr. Anzahl Bezeichnung Bestellnummer
(1) 1 EBA -ARS WLAN 34647 000
(2) 1 WLAN-ANT 3X MIMO 71023 001
(3) 1 Module WLAN 70830 001
(4) 1 Kabelbaum 11 POL 190mm 70833 003
(5) 1 Kabelbaum 11-POL 165mm 70833 002
(6) 10 Schrauben SF M3 x 6-K T10 33715
(7) 5 Filzstreifen 25204
(8) 1 Abdeckung WLAN 71029 001
(9) 2 Kabelhalter 9.1 x 10.7 34061
(10) 1 Halter Antenne WLAN 71020 001
(11) 1 Halter WLAN 70933 001
(12) 2 Kontaktscham 33104 001

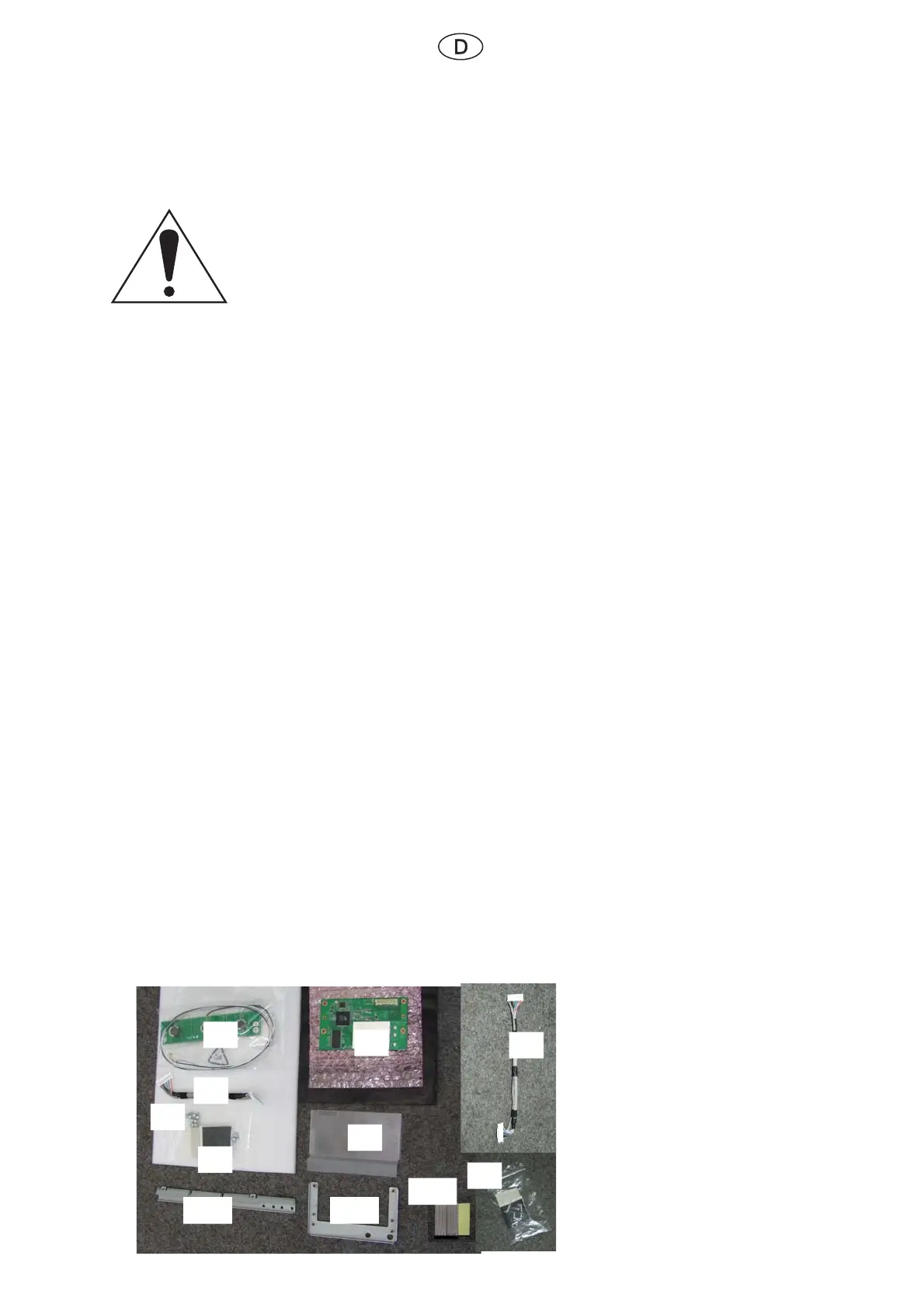

Abb. 6
(3)
(2)
(6)
(5)
(7)
(10)
(11)
(9)
(4)
(8)
(12)
Hinweis
Der Filzstreifen (7) ist ein vorgeschnittener
Zuschnitt. Damit befestigen Sie die
Antennenleitungen im TV-Gerät.
Verwenden Sie diesen nach Bedarf.
Kabelbaum (4) wird für TV-Geräte mit
Bildschirmgröße 40“ verwendet.
Kabelbaum (5) wird für TV-Geräte mit
Bildschirmgröße 32“ verwendet.
Kabelhalter (9) werden für TV-Gerät ART40 und
Connect 40 nicht mehr benötigt.
