Logitech® G920 Driving Force™
15 Deutsch

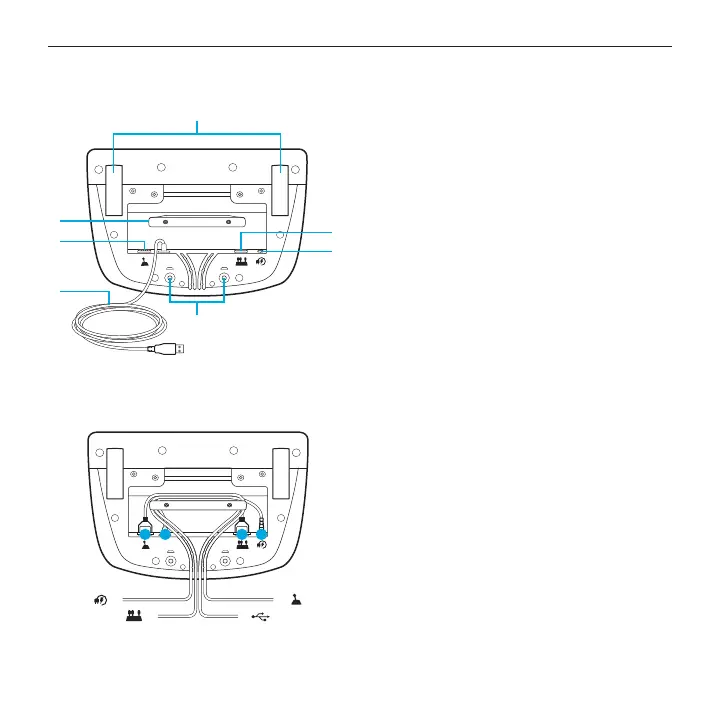

Verbindungen und Befestigungspunkte
1. Befestigungsklammern
2. Kabelführungsklemme
3. Optionale Schalthebelverbindung
(DB-9-Stecker)
4. USB-Kabel
5. Pedaleinheitsverbindung (DB-9-Buchse)
6. Stromanschluss
7. Befestigungspunkte
(für M6X1-Schrauben)
Optimale Kabelführung
USB- und Pedalkabel (1, 2) sollten über
interne Kanäle geleitet werden.
Netz- und optionale Schaltkabel (3, 4)
sollten über externe Kanäle geleitet
werden.
Kabel können mehrfach um die Kabel-
führungsklemme gewickelt werden,
um die Kabel zu straen.
5
6
3
4
2
1
7
14 2 3
4
3
2
1
