Manual del usuario
Subwoofer
Entradas
1. Entrada directa para
6 canales (tarjeta de
sonido de PC)
2. RCA (estéreo)
3. Entrada óptica
digital
4. Entrada óptica
digital
5. Entrada coaxial
digital
Consola
6. Conector de patillas
DB-15
Altavoces
7. Posterior izquierdo
8. Posterior derecho
9. Frontal izquierdo
10. Frontal derecho
11. Central
Alimentación
12. Cable

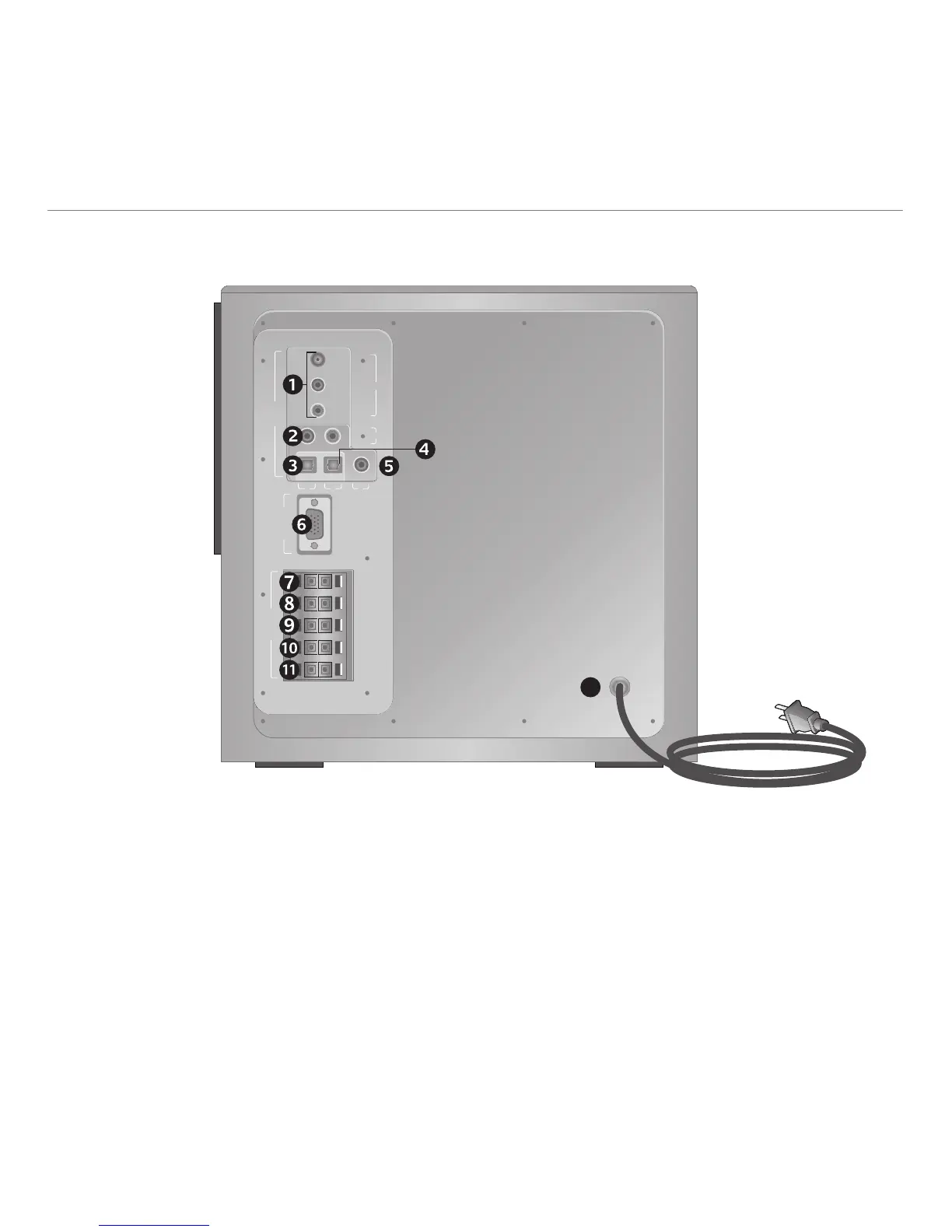

Panel posterior del subwoofer
SPEAKERS
FRONT RIGHT
FRONT LEFT
CENTER
REAR RIGHT
REAR LEFT
INPUTS
CONSOLE
2
3
4 5
1
SPEAKERS
FRONT RIGHT
FRONT LEFT
CENTER
REAR RIGHT
REAR LEFT
INPUTS
CONSOLE
1
3
4 5
2
12
