42 Português
Guia do usuário
Subwoofer
Entradas
1. Direta de 6 canais
(placa de som de PC)
2. RCA (estereofônico)
3. Digital óptico
4. Digital óptico
5. Co-axial digital
Console
6. Conector DB
de 15 pinos
Alto-falantes
7. Traseiro esquerdo
8. Traseiro direito
9. Dianteiro esquerdo
10. Dianteiro direito
11. Centro
Energia
12. Cabo

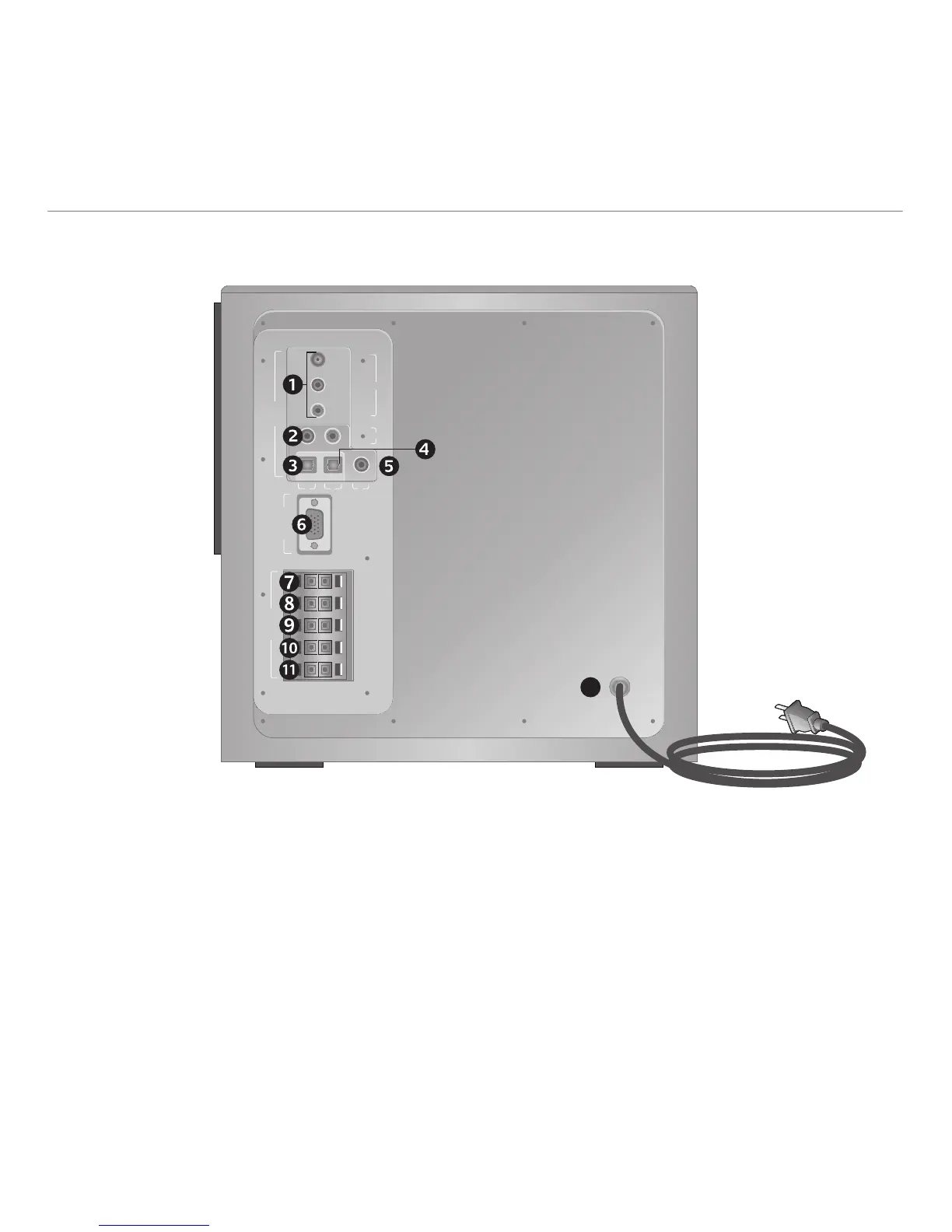

Painel posterior do subwoofer
SPEAKERS
FRONT RIGHT
FRONT LEFT
CENTER
REAR RIGHT
REAR LEFT
INPUTS
CONSOLE
2
3
4 5
1
SPEAKERS
FRONT RIGHT
FRONT LEFT
CENTER
REAR RIGHT
REAR LEFT
INPUTS
CONSOLE
1
3
4 5
2
12
