Look E POST 2 - Page 12

1. Lubrificare le viti (7) con il grasso fornito
in dotazione.
2. Posizionare la sella Monolink® sull’E
Post 2. (Fig.1)
3. Avvicinare le due staffe superiori (1) e
avvitare la vite (7a) senza serrarla. (Fig.2)
4. Avvicinare poi le due staffe inferiori (5 e
6) e avvitare la vite (7b) senza serrarla.
(Fig.3)
5. Effettuare la regolazione della sella.
Bloccare prima l’arretramento sella con
la vite superiore (7-a) e poi l’angolo con
la vite inferiore (7-b). (Fig.4)

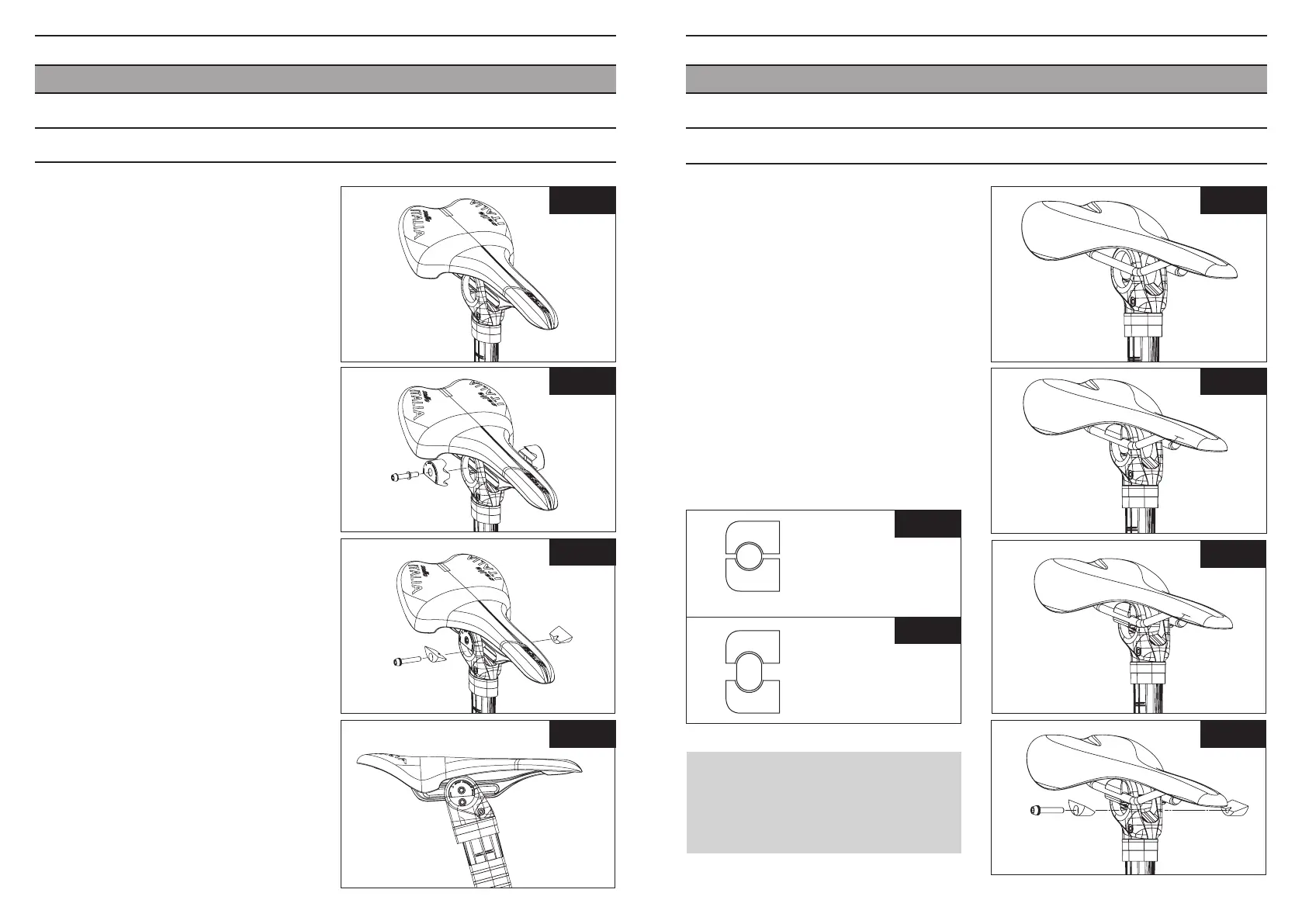

MONTAGGIO DELLA SELLA MONOLINK
®
Fig 1
Fig 2
Fig 3
Fig 4
IT
1. Posizionare la sella sull’E Post 2 con le
guide all’esterno della testa del carrello.
2. Inserire il supporto superiore (2)
contrassegnato dal simbolo della Fig.
5.1, se si desidera utilizzare un reggisella
con guide a sezione tonda Ø7 mm, o il
supporto (3) contrassegnato dal simbolo
della Fig 5.2 per una sella con guide a
sezione ovale.
3. Inserire il supporto inferiore (4) sotto le
guide della sella.
4. Collocare le due staffe inferiori (5 e
6) e serrare la vite già lubrificata alla
coppia di serraggio di 8Nm con la sella
correttamente posizionata.
MONTAGGIO DI UNA SELLA A DOPPIA GUIDA A SEZIONE TONDA O OVALE
Fig 6
Fig 5.1
Fig 5.2
Fig 7
Fig 8
Fig 9
Ø 7
Ø OVERSIZE
Attenzione:
L’E Post 2 non è compatibile con selle a
guida ovale e guida di altezza superiore
a 9,6 mm.
IT
22 23
