1. Engrase los tornillos (7) con la grasa
incluida en el kit.
2. Coloque el sillín Monolink® en la E-Post
(Fig. 1).
3. Junte las dos bridas superiores (1) y
enrosque el tornillo (7a) sin apretarlo
(Fig. 2).
4. Junte a continuación las dos bridas
inferiores (5 y 6) y enrosque el tornillo
(7b) sin apretarlo (Fig. 3).
5. Ajuste el sillín. Primero bloquee el
retroceso del sillín con el tornillo
superior (7a), y después el ángulo con el
tornillo inferior (7b) (Fig. 4).

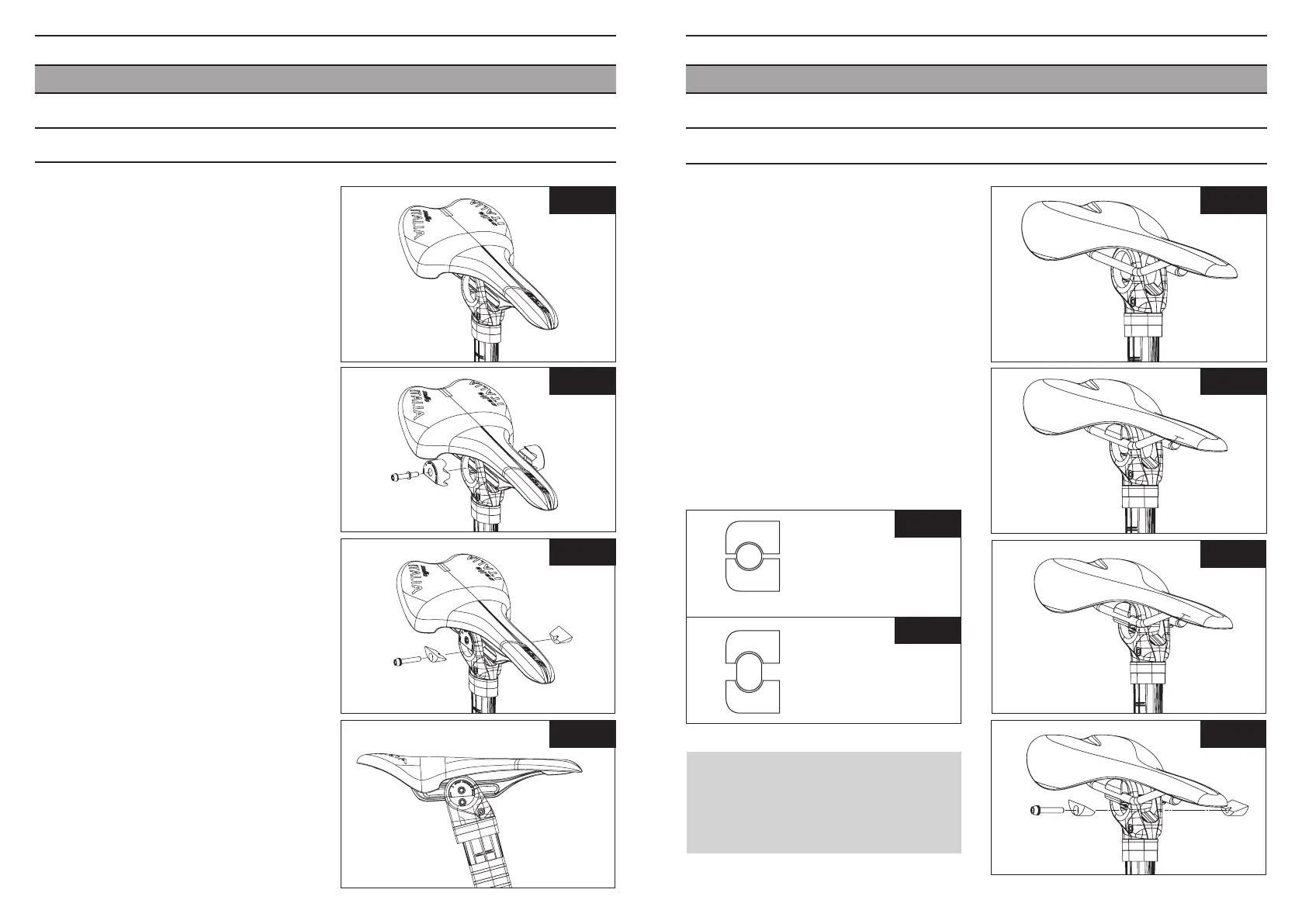

MONTAJE DE UN SILLÍN MONOLINK
®
Fig 1
Fig 2
Fig 3
Fig 4
ES
1. Coloque el sillín en la E-Post 2, con los
rieles en el exterior de la cabeza de la
abrazadera.
2. Inserte el soporte superior (2), el de la
marca de la Fig. 5.1, si va a utilizar una
tija de sillín de rieles redondos de 7 mm
Ø, o el soporte (3), de la Fig. 5.2, para
sillines de rieles ovalados.
3. A continuación, inserte el soporte
inferior (4) debajo de los rieles del sillín.
4. Coja las dos bridas inferiores (5 y 6) y
apriete el tornillo previamente engrasado
al par indicado de 8 Nm una vez que el
sillín esté colocado correctamente.
MONTAJE DE UN SILLÍN DE DOBLE RIEL REDONDO U OVALADO
Fig 6
Fig 5.1
Fig 5.2
Fig 7
Fig 8
Fig 9
Ø 7
Ø OVERSIZE
Atención:
La E-Post 2 no es compatible con los
sillines de rieles ovalados que tengan
una altura superior a 9,6 mm.
ES
