FR

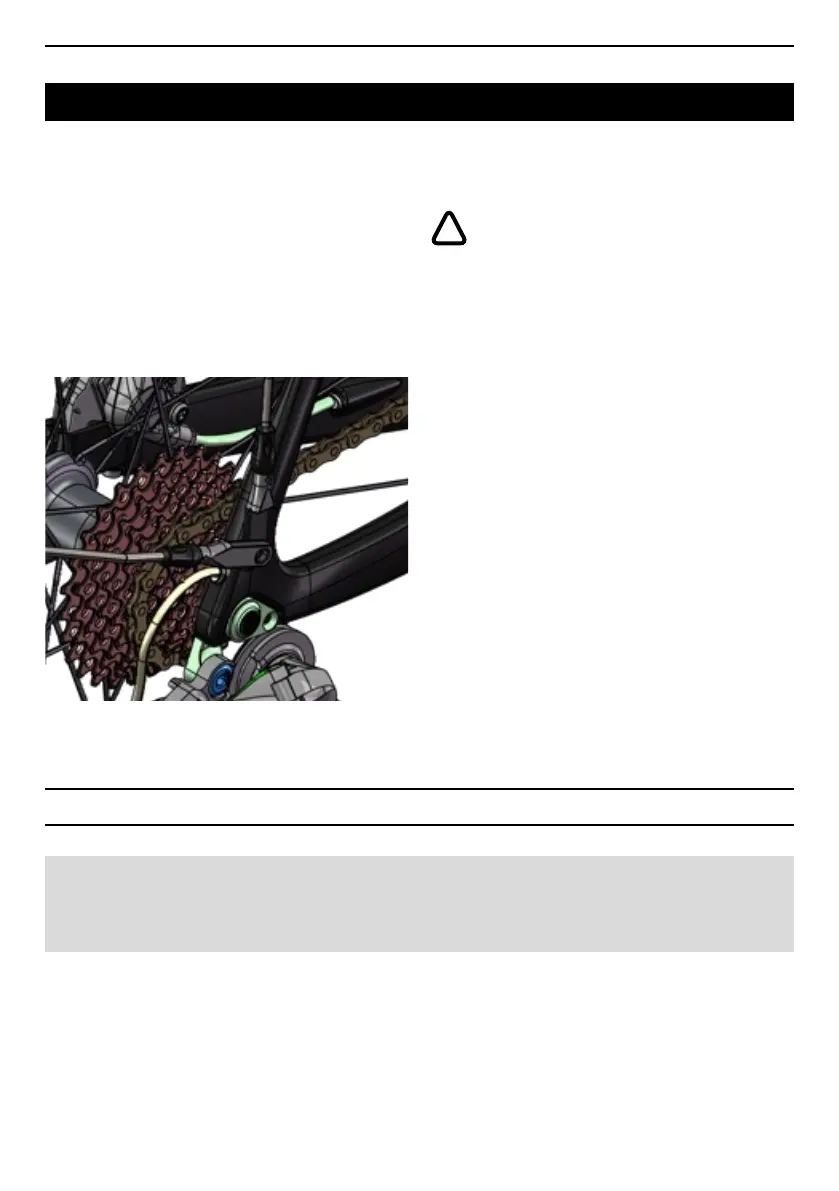

Au bout des tringles, monter les clips comme la
photo ci-dessous.
Serrer l’écrou plastique le plus fort possible.
Fixer ensuite les deux clips sur le cadre à l’aide de
la vis CHC M4x20 et de sa rondelle.
Répéter l’opération de l’autre côté.
Attention : Veuillez bien vérier si aucun
élément du garde boue que vous avez
choisi et monté n’est en contact avec le
pneu, le cadre ou la roue au risque d’engendrer
un dysfonctionnement du vélo et de provoquer une
chute grave voir mortelle.
!
1 - Graisser la portée supérieure de votre cadre et
placer un roulement 13 (Fig.1) sur cette portée.
2 - Graisser la portée inférieure de votre cadre et
de votre fourche, placez un roulement 13 (Fig.1)
dans le cadre en prenant soin de placer le chanfrein
extérieur vers l’intérieur de la douille de direction
puis enler votre fourche dans votre cadre.
NOTE : Les vis sont pré-enduites de frein let. Ne surtout pas les graisser. À la suite de quelques
montages/démontages, il sera nécessaire de redéposer une goutte de frein let normal ( type LOCTITE
243 ™ ).
JEU DE DIRECTION
17
