Look Optimum 765 - Page 19

FR
3 - Graisser légèrement la portée du roulement
supérieur puis glisser la coupelle de compression 12
(Fig.1) sur la fourche jusqu’au roulement supérieur.
4 - Glisser le « spacer » de jonction 10 (Fig.1)
avec son joint 11 sur la fourche, puis le faire glisser
jusqu’à la coupelle de compression 12 (Fig.1).
5 - Glisser les « spacers » souhaités 8 de 5mm ou
9 de 10mm avec les gaines placées dedans sans
dépasser le maximum de 50mm.
6 - Glisser le guide gaine sous potence spécique 7
avec les gaines placées dedans.
7 - Procéder au montage de la potence spécique
et pressant fortement an de contrer la raideur des
gaines et les faire prendre la courbure du guide.
8 - Vérier la présence des vis de potence spécique
4.
9 - Placer l’épandeur 3 au couple de 8NM en
vériant que le pivot de fourche est bien coupé à
une hauteur de 5mm sous la surface supérieure
de la potence. Ainsi l’épaulement de l’expandeur
comblera 2mm il restera 3mm an de permettre la
mise en pression du JDD.
10 - Placer la vis et le capot puis serrer au couple
nécessaire an de supprimer le jeu de direction
merci de ne pas dépasser le couple de 2Nm.
11 - Aligner et serrer les vis de la potence au couple
maximal de 5NM.
12 - Cadre non prévu pour une potence autre que la
potence Look LS3.
1
2
3
9
13
20
25
23
24
11
12
14
16
19
18
5
6
22
7
10
8
15
26
27
28
21
31
15
15
29
30
4
4
17
29

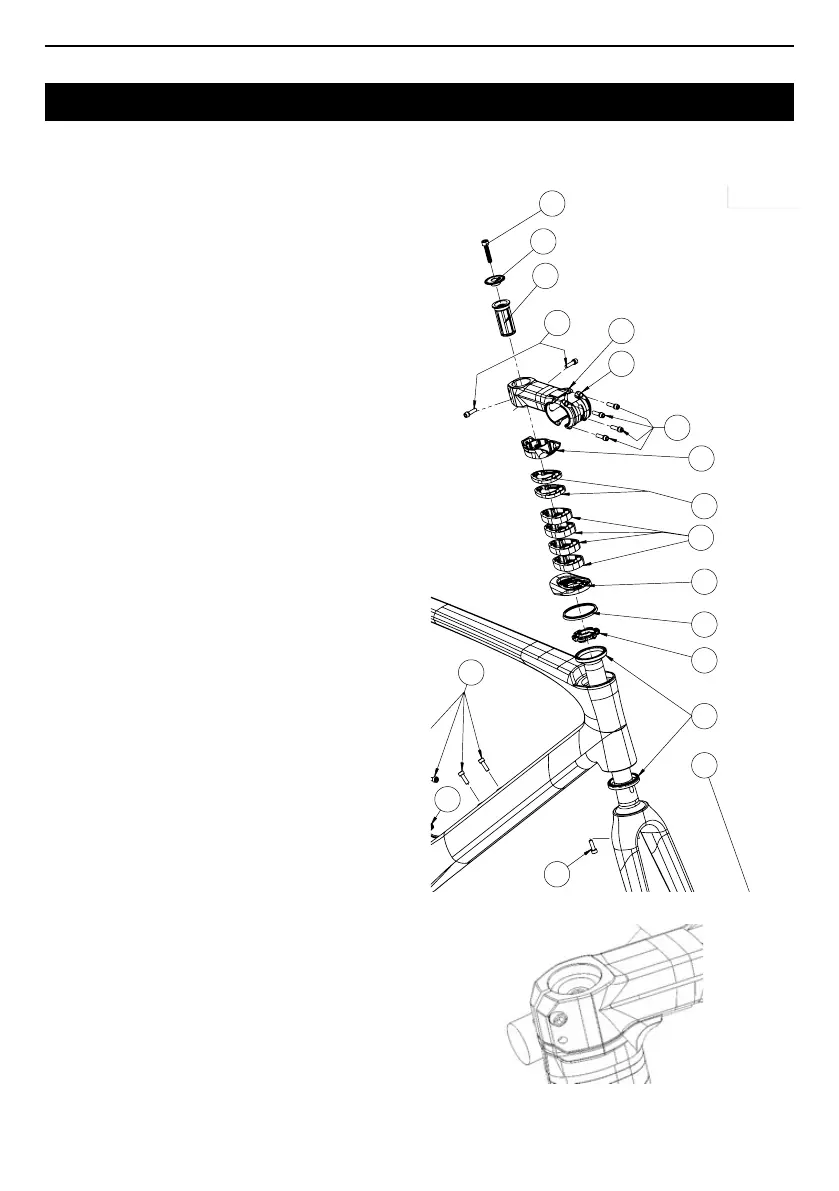

NO. Name Spec. Torque Supplier assembling Qty Unit
1 Screw M6*P1.0*L30mm 2Nm Token Ming 1 pcs
2 stem cap Token Ming 1 pcs
3 expander 8Nm Token Ming 1 set
4 Screw M5*P0.8*L17mm 5Nm Token Ming 6 pcs
5 Stem Token Ming 1 pcs
6 Stem Cap Token Ming 1 1
7
Stem cable guide Token Ming 1 pcs
8 Head spacer 5mm / half Token Ming 4 pcs
9 Head spacer 10mm / half Token Ming 8 pcs
10 Head cap Token Ming 1 pcs
11 Seal Token Ming 1 pcs
12 compress ring Token Ming 1 pcs
13 Bearing Φ 49.5*Φ40*6.5mm Token Ming 2 pcs
14 Front thru axle M12*P1.5*L115mm 11Nm Tranz X Ming 1 pcs
15 Screw M5*P0.8*16mm 4Nm ADV Ming 6 pcs
16 Screw M5*P0.8*20MM 7Nm ADV Ming 1 pcs
17 washer Φ9.0*5.3*T1mm ADV Ming 1 pcs
18 Wedge Top part ADV Ming 1 pcs
19 Wedge low part ADV Ming 1 pcs
20 BB cable guied for mechanical ADV Ming 1 pcs
21 BB cable cover for Di2 ADV Ming 1 pcs
22 Seatpost Φ27.2 LOOK Ming 1 pcs
23 Rear thru Axle M12*P1.5*L160mm 11Nm Tranz X Ming 1 pcs
24 Hanger-2 inside ADV Ming 1 pcs
25 rubber cable guide for rear brake(Φ5.2) ADV Ming 1 pcs
26 rubber cable guide for mechanical(Φ4.3) ADV Ming 1 pcs
27 rubber cable guide for Di2(Φ2.8) ADV Ming 1 pcs
28 Hanger-1 outside ADV Ming 1 pcs
29 Screw M4*P0.7*14mm 3Nm ADV Ming 3 pcs
30 SS Bridge by size ADV Ming 1 pcs
31 rubber plug cover for Φ7.5 on ST ADV Ming 1 pcs
