FR
EXPENDEUR

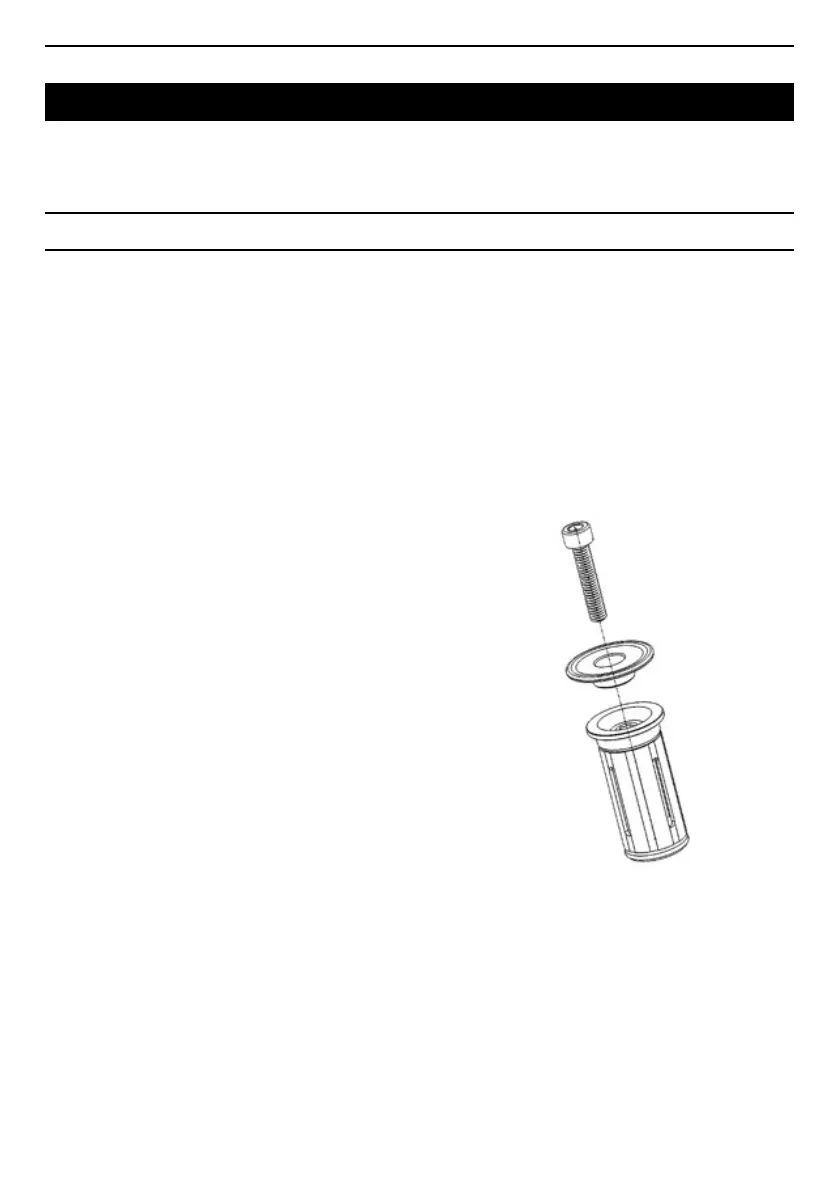

Avec votre 765 vous trouverez un expandeur
développé spéciquement pour le pivot du 765
et pré-assemblé en usine.
DÉTAILS DU MONTAGE
1 - Vérier bien que votre fourche est convenablement
coupée, à 5mm en dessous de la surface d’appui de
votre potence. L’expandeur lui a une épaisseur de
tète de 2mm, il doit être place alors sur la coupe du
pivot de fourche et sa surface supérieure arrivera
alors à environ 3mm sous la surface de la potence.
2 - Dégraisser l’intérieur du pivot (avec un alcool
isopropylique) de fourche au niveau de la zone
d’insertion de l’expandeur et n’ajouté aucun produit
gras.
3 - Desserrer la vis de blocage, de manière à
pouvoir glisser l’expandeur dans le pivot de fourche
sans forcer.
4 - Visser légèrement l’expandeur dans le pivot en
serrant la vis.
5 - Avec une clef dynamométrique munie d’un
embout Allen de 5mm, serrez la vis à un couple de
8 Nm.
6 - Placer la vis et le capot.
7 - Rattrapez le jeu dans la direction en serrant,
avec une clef dynamométrique. Attention ne pas
dépasser 2 Nm.
8 - Pour vérier si le rattrapage de jeu a été fait
correctement vous devez :
. 8.1 - Serrez les vis arrière de la potence au
couple de 5Nm.
. 8.2 - Contrôlez le jeu dans la direction.
. 8.3 - Si vous constatez du jeu alors revérier les
étapes de montage, puis répétez l’opération après
le premier roulage.
