B / AVVITARE IL PEDALE SINISTRO SULLA PEDIVELLA
25 Nm
25 Nm
B/ SERRAGE DE LA PEDALE SUR MANIVELLE
B/ SERRAGE DE LA PEDALE SUR MANIVELLE

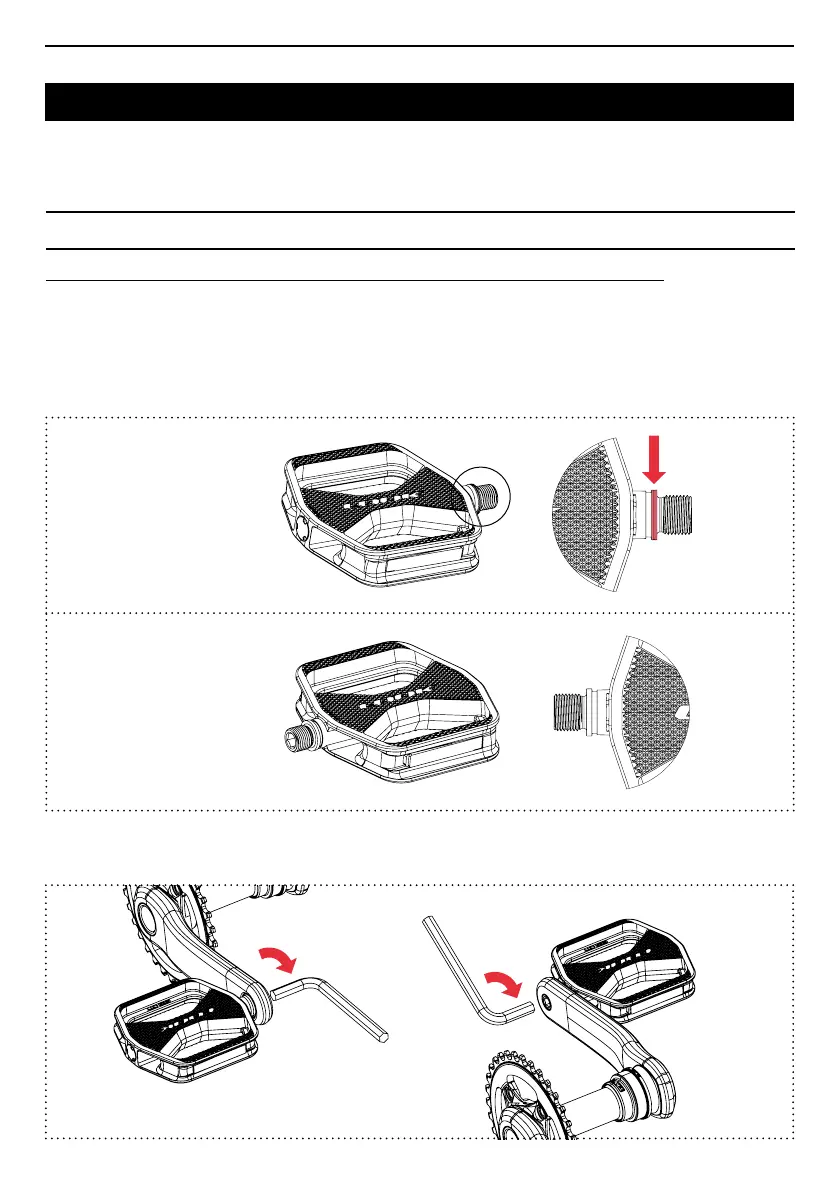

INSTALLARE I PEDALI SULLE PEDIVELLE
PRODOTTO INTERESSATO : GEO CITY GRIP VISION / GEO CITY GRIP / TRAIL GRIP
Prima di installare i pedali, assicurarsi che le lettature delle viti sulle pedivelle siano BSA standard
(9/16x20). Pulire e ingrassare le lettature delle pedivelle prima di inserire il pedale. Individuare il pedale
sinistro, contrassegnato con un cerchio sull’asse (vedi schema A). Il pedale si avvita in senso antiorario.
Con una chiave a brugola da 8 mm, serrare con una forza di torsione di 25Nm (vedi schema B).
A / INDIVIDURARE IL PEDALE SINISTRO E IL PEDALE DESTRO
B
A
