Câblage du carillon
6
Vous devez déterminer le type de carillon de sonnette que vous avez chez vous: électronique ou mécanique.
Vous avez des doutes? Si le carillon de votre sonnette émet le son classique *ding-dong*, il est fort probable
qu’il soit mécanique. Si votre sonnette ressemble plus à une mélodie, alors votre carillon est électronique. Si
vous avez encore des doutes, retirez le couvercle de votre carillon. Si vous y trouvez des leviers à ressort et
un carillon métallique physique, alors votre carillon est mécanique.
Pour les utilisateurs disposant d’un carillon mécanique, suivez l’étape supplémentaire ci-dessous pour
effectuer l’installation.

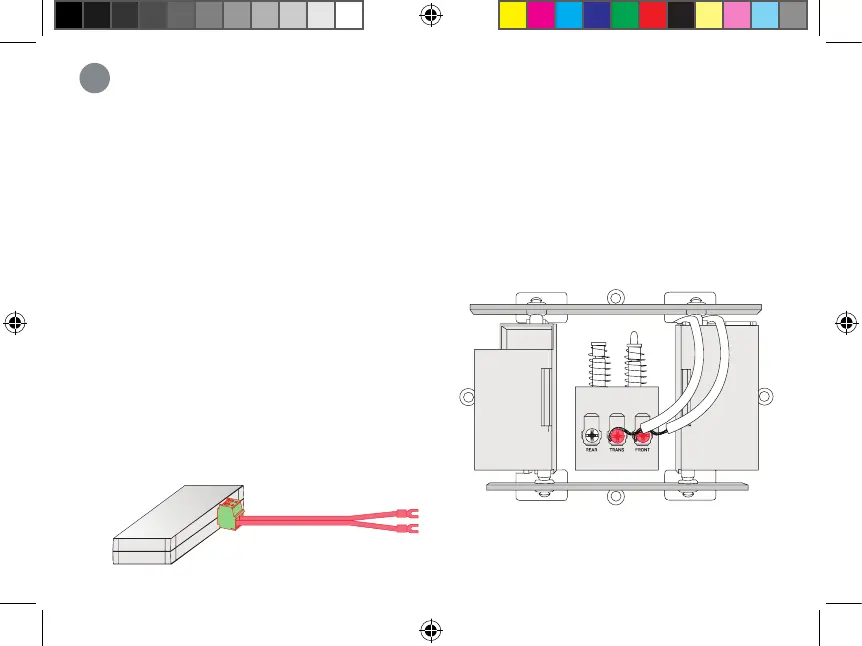

1. Retirez le couvercle du carillon de votre sonnette.
2. Desserrez les vis marquées FRONT et TRANS
à l’aide d’un tournevis à tête Philips. Ne retirez
pas les vis, et assurez-vous de défaire le câblage
connecté (voir la gure1).
3. Connectez l’ensemble carillon fourni à la borne
verte à l’extrémité du câblage inclus (voir la
gure2).
Pour les propriétaires de carillons mécaniques:
Figure1
Figure2
