LU-VE EAV5 - Page 28

28

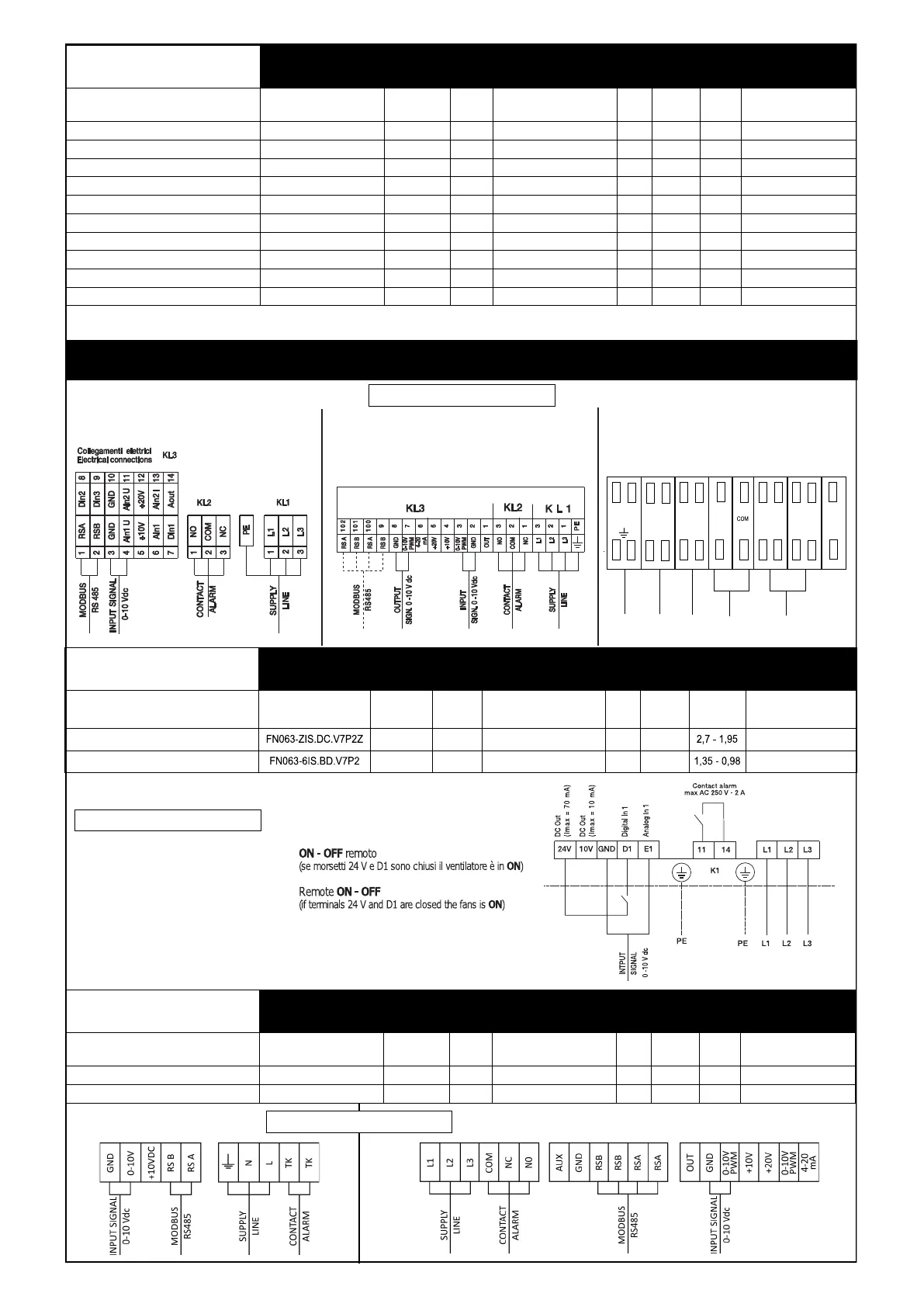

COLLEGAMENTO DEI MOTORI / MOTORS CONNECTION / CONNEXION DES MOTEURS / MOTORSCHALTUGEN / CONEXIÓN DE MOTORES /
ПОДКЛЮЧЕНИЯ МОТОРЫ
PE N L1
GND 0-10V
NC +10V
PE N
L1
INPUT SIGNAL
0-10 V dc
CONTACT
ALARM
Morsettiera tipo 1
Type terminal box 1
Morsettiera tipo 2
Morsettiera tipo 3
Type terminal box 3
SAV6 - SAL6
EAV6
EC Motori Elettronici EC Electronic Motor EC Moteurs Electroniques
EC elektronische Motoren EC Motores Electrónicos EC Элекронные двигатели
Elettroventilatori Fans Ventilateurs
Vetilatoren Eléctrovent Вентляторы
ZIEHL type Code Motor
size
Voltage G/1’ P(kW) I(A) Morsettiera Tipo
Type terminal box
Vent. Fans Ø 630 30185327 116 Lite 200...277 V 1~50/60 Hz 900 0,53 5
Vent. Fans Ø 630 30188851 90 Lite 200...277 V 1~50/60 Hz 720 0,27 5
Morsettiera tipo 5
Type terminal box 5
ZIEHL-ABEGG motori / motors
Versione STANDARD
STANDARD version
Morsettiera tipo 6
Type terminal box 6
Morsettiera tipo 7
Type terminal box 7
EAV5 - SAV6 - SAL6
EAV6 - SAV7
EC Motori Elettronici EC Electronic Motor EC Moteurs Electroniques
EC elektronische Motoren EC Motores Electrónicos EC Элекронные двигатели
Elettroventilatori Fans Ventilateurs
Vetilatoren Eléctrovent Вентляторы
EBM type Code Motor
size
Voltage G/1’ P(kW) I(A) Morsettiera Tipo
Type terminal box
Vent. Fans Ø 500 A3G500-AN33-90 30108553 112 400/3/50 1600 0,98 1,6 2
Vent. Fans Ø 500 A3G500-AN01-58 30108554 84 230/1/50 1100 0,36 2,2 3
Vent. Fans Ø 500 A3G500-AF48-58 30108555 84 230/1/50 870 0,18 1,2 3
Vent. Fans Ø 630 A3G630-AU23-01 30108556 150 400/3/50 1510 3,2 5,0 1
Vent. Fans Ø 630 A3G630-AR85-90 30108557 112 400/3/50 1140 0,97 1,6 2
Vent. Fans Ø 630 A3G630-AP70-94 30126746 112 230/1/50 820 0,4 1,8 2
Vent. Fans Ø 630 A3G630-AD03-A8 30105624 84 230/1/50 800 0,28 1,7 3
Vent. Fans Ø 630 A3G630-AC52-58 30126062 84 230/1/50 690 0,184 1,2 3
Vent. Fans Ø 710 A3G710-AO81-90 30103134 112 400/3/50 900 0,93 1,5 2
Vent. Fans Ø 710 A3G710-AN48-94 30108560 112 230/1/50 710 0,46 2,0 2
Grado protezione: IP54 - (*)IP55
Protection class: IP54 - (*)IP55
Classe de protection: IP54 - (*)IP55
Schutzklasse: IP54 - (*)IP55
clase de protección: IP54 - (*)IP55
класс защиты: IP54 - (*)IP55
EAV5 - SAV6 - SAL6
EAV6 - SAV7
EC Motori Elettronici EC Electronic Motor EC Moteurs Electroniques
EC elektronische Motoren EC Motores Electrónicos EC Элекронные двигатели
Elettroventilatori Fans Ventilateurs
Vetilatoren Eléctrovent Вентляторы
HIDRIA type Code Motor
size
Voltage G/1’ P(kW) I(A) Morsettiera Tipo
Type terminal box
Vent. Fans Ø 500 R10R-50APS-ES50B 31069713 - 380-480V - 3~50/60Hz 1600 0,98 1,6 7
Vent. Fans Ø 500 R14R-50APS-ET60B 31069714 - 200-240V - 1~50/60Hz 1100 0,30 2,0 6
HIDRIA motori / motors
EBM motori / motors
