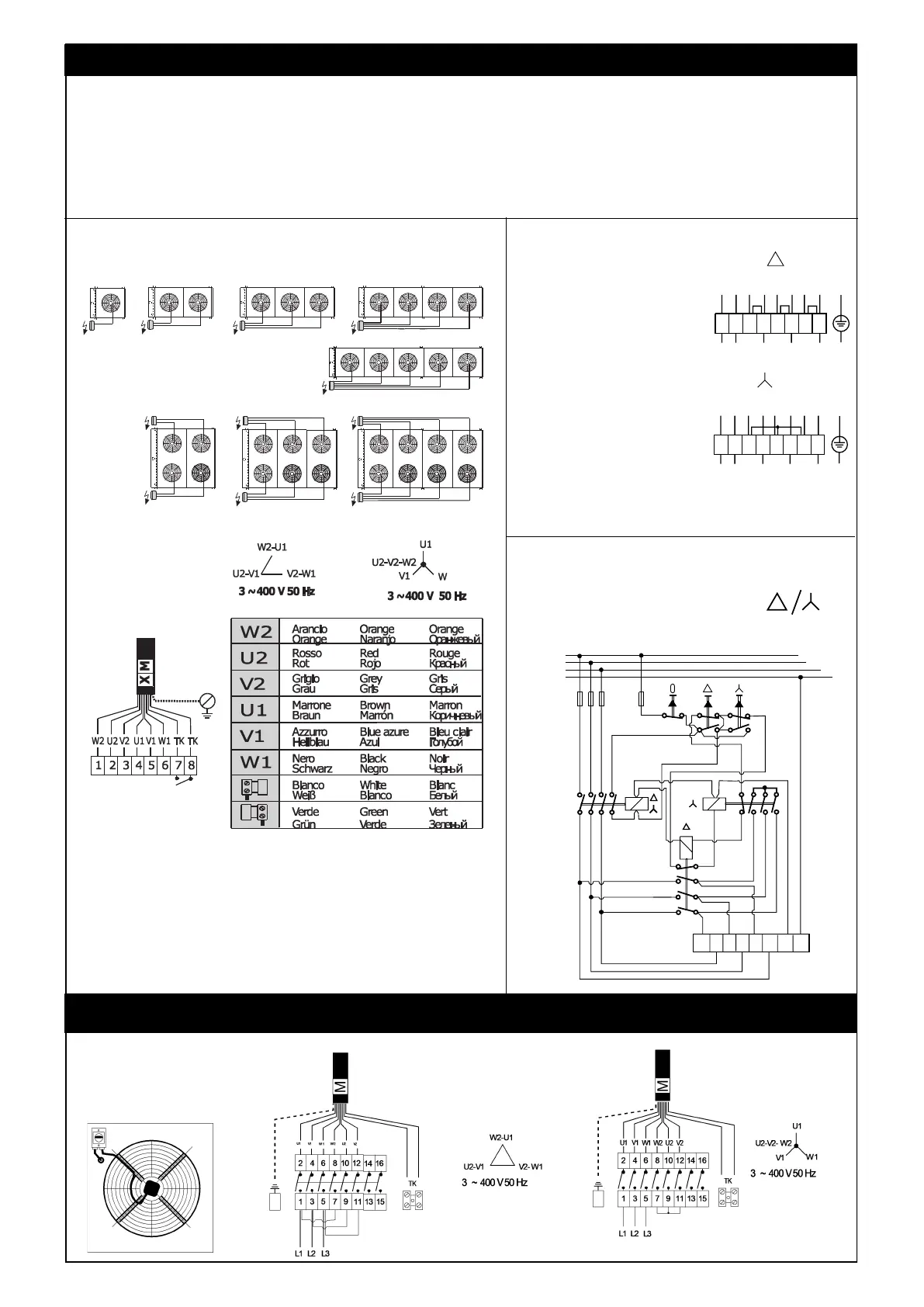

COLLEGAMENTO DEI MOTORI / MOTORS CONNECTION / CONNEXION DES MOTEURS / MOTORSCHALTUGEN / CONEXIÓN DE MOTORES /
ПОДКЛЮЧЕНИЯ МОТОРЫ
Prima di procedere ai collegamenti elettrici, è obbligatorio:
• Assicurarsi che il circuito elettrico d’alimentazione sia aperto.
Before to proceed with electrical wirings it is mandatory to com-
ply as follows:
• Make sure the power line circuit is open.
Avant de procéder aux raccordements électriques, est obligatoi-
re:
• De s’assurer que le circuit électrique d’alimentation est ouvert.
Vor Ausführung der Elektroanschlüsse müssen folgende Vor-
schriften eingehalten werden:
• Sicherstellen, daß der Stromversorgungskreis offen ist.
Ante de proceder al conexionado eléctrico es obligatorio:
• Asegurarse que el circuito de alimentación eléctrico esté abierto.
Перед тем как произвести все электро подключения следует:
•Удостовериться в том что контур незамкнут
3 ~ 400 V 50Hz
3 ~ 400 V 50 Hz
L1
L2
L3
PE
TK
TK W2 U1 V1 V2 W1U2
L1
L2
L3
PE
TK
TK W2 U1 V1 V2 W1U2
N
L1
L2
L3
W2 U1 U2 V1 V2 W1 TK TK
INTERRUTTORE DI SERVIZIO
INDIVIDUAL ISOLATOR SWITCH
COMMUTATERS D’ARRÊT
REPARATURSCHALTER
INTERRUPTOR DE SERVICIO
Серисный переключатель
Interruttore di servizio
Individual isolator switch
Commutateurs d’arrêt
Reparaturschalter
Interruptor de servicio
Серисный переключатель
Alta velocità a collegamento
High speed - connection
Grande vitesse - couplage
HÖhe Drehzahl - Schaltung
Alta velocidad - conexión
Высокая скорость подключения
Bassa velocità a collegamento
Low speed - connection
Petite vitesse - couplage
Biedere Drehzahl - Schaltung
Baja velocidad - conexión
Низкая скорость подключения
Bassa velocità a collegamento
Low speed - connection
Petite vitesse - couplage
Biedere Drehzahl - Schaltung
Baja velocidad - conexión
Низкая скорость подключения
Alta velocità a collegamento
High speed - connection
Grande vitesse - couplage
HÖhe Drehzahl - Schaltung
Alta velocidad - conexión
Высокая скорость подключения
Collegamento per appparecchi cablati
Wired unit connection
Connexion des appareils avec câblage
Anschluss der verdrahteten Geräte
Conexión para aparatos cableados
Подсоединение каблированных изделий
2 velocità tramite commutamento
2 speed connection
2 vitesses par commutation
2 Drehazahlen Umschalt
2 velocidad por conmutador
2 скорости коммутации
