Status-LED-Balken – Blinksignale
Blinkmuster Bedeutung
5 Sekunden
Blinken
• Keine Netzwerkkabelverbindung.
Rotierend Die Bridge-Firmware wird aktualisiert,
wenn die Status-LEDs nacheinander
aufleuchten.
Firmware wird aktualisiert. Die Lutron
Connect
TM Bridge funktioniert während
einer Firmware-Aktualisierung nicht.
Bitte vor der Installation lesen
Für die Installation der o.a. Modellnummern ist diese
Anleitung zu verwenden. Weitere Informationen siehe:
www.lutron.com/radiora2 oder www.lutron.com/hwqs
Leistungsmerkmale
Über die „Hinzufügen“-Taste kann die Bridge in einem
RadioRA
® 2- oder HomeWorks® QS-System und der
mobilen Lutron Connect
TM App aktiviert werden.
Der Ethernetanschluss ermöglicht den Anschluss der
Bridge an einen drahtlosen Router.
Wichtige Hinweise
Umgebung
Umgebungsbetriebstemperatur: 0 °C bis 40 °C, 0 % bis
90 % Luftfeuchtigkeit. Nur für den Innenbereich.
Vorschriften
Die Installation muss gemäß allen örtlichen Vorschriften
erfolgen.
Reinigung
Mit einem sauberen feuchten Tuch abwischen. KEINE
chemischen Reinigungslösungen verwenden.
Gleichstromadapter
Bei Verwendung eines Gleichstromadapters, der nicht die
richtigen Nennwerte aufweist, kann die Lutron Connect
TM
Bridge beschädigt werden und sich ggf. überhitzen.
Daher ist sicherzustellen, dass der Gleichstromadapter die
richtigen Spezifikationen aufweist (siehe oben).
Programmierung
Die Programmierung und Aktivierung (Adressierung) muss
über die RadioRA
® 2- oder HomeWorks® QS-
Systemsoftware erfolgen.
Lutron Electronics Co., Inc.
7200 Suter Road Coopersburg, PA 18036-1299, USA
Zurücksetzen der Lutron ConnectTM
Bridge auf Werkseinstellungen
Bei Zurücksetzen der Lutron ConnectTM Bridge auf ihre
Werkseinstellungen wird die gesamte Programmierung
gelöscht. Zudem muss die Lutron Connect
TM Bridge
danach wieder im System aktiviert werden.
1. Dreifachtippen und „Hinzufügen“-Taste gedrückt
halten. Taste nach dem dritten Mal NICHT loslassen.
2. Taste nach dem dritten Antippen gedrückt halten, bis
alle LEDs blinken.
3. Taste loslassen und sofort wieder dreimal antippen.
Die LEDs blinken schnell. Wenn die LEDs nicht mehr
blinken, wurde die Lutron Connect
TM Bridge erfolgreich
auf Werkseinstellungen zurückgesetzt.
Lutron, HomeWorks und RadioRA sind eingetragene Marken und RadioRA 2 und Lutron Connect sind Marken von Lutron Electronics Co., Inc.
NEC ist eine eingetragene Marke der National Fire Protection Association, Quincy, Massachusetts (USA). © 2016 Lutron Electronics Co., Inc.
Deutsch
Installationsanleitung
* Typische Leistungsaufnahme-Testbedingungen: LED ein, Ethernetkabel
angeschlossen, Speisung über den 5-V--Adapter.
Installation
1. Die Lutron ConnectTM Bridge mit dem Ethernetkabel an
einen drahtlosen Router im selben Netzwerk (Teilnetz) wie
der RadioRA
® 2-Hauptrepeater oder der HomeWorks®
QS-Prozessor verbinden.
2. Gleichstromadapterkabel an den Netzstromanschluss der
Lutron Connect
TM Bridge anschließen und den
Gleichstromadapterkabelstecker in eine Steckbuchse
einführen.
3. Die Lutron Connect
TM Bridge im System mit der RadioRA® 2
oder HomeWorks
® QS-Design-Software aktivieren. Dabei ist
sicherzustellen, dass die „Hinzufügen“-Taste gut zu erreichen
ist, da über sie die Bridge im System aktiviert und mit der
Lutron Connect
TM App verknüpft wird.
4. Das System wird über die Connect
TM Bridge von der Lutron
Connect
TM App angesteuert und überwacht. Die
Verknüpfung der App mit der Bridge erfolgt über die
„Hinzufügen“-Taste.

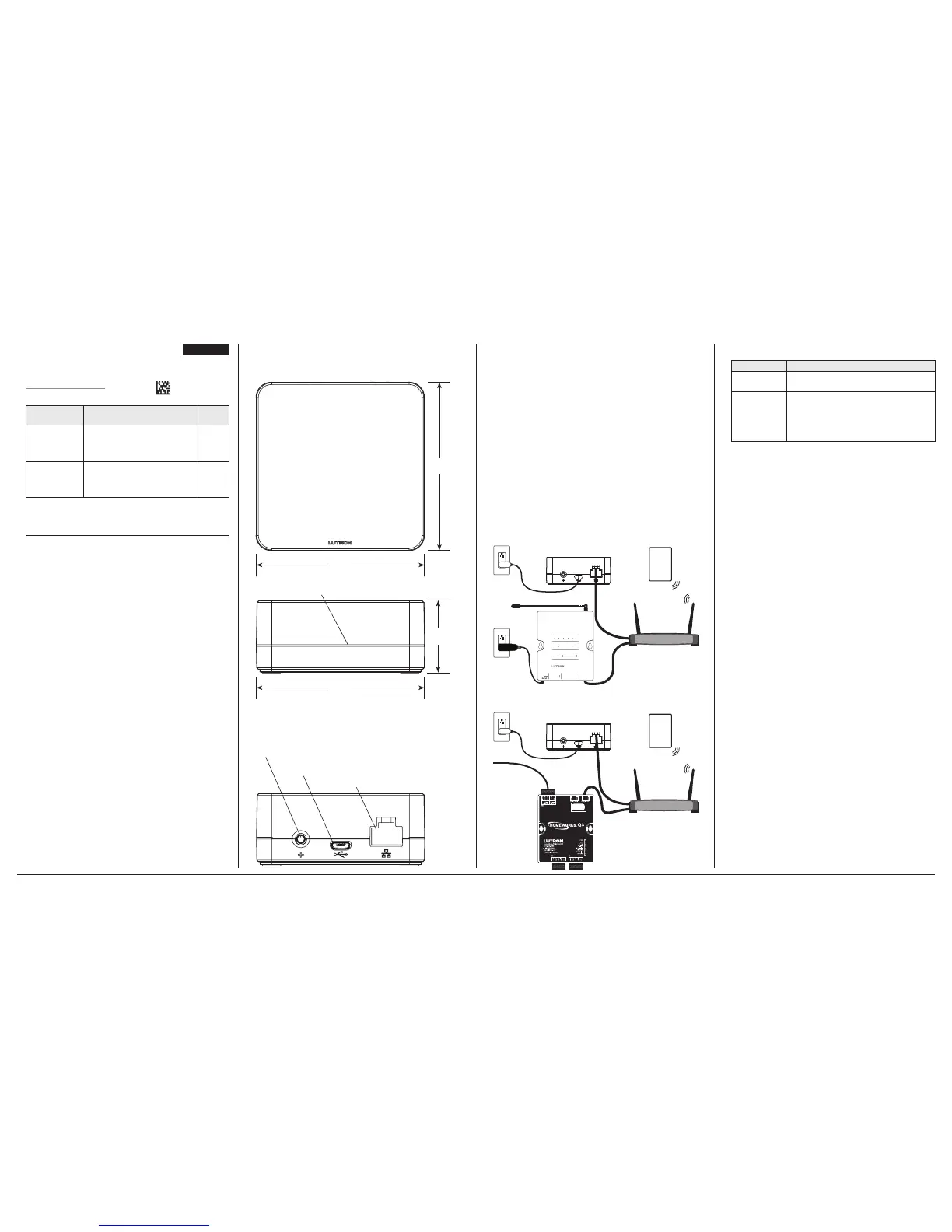

Abmessungen
Abmessungen angezeigt in mm
Vorderansicht
30,2
69,9
Ansicht von oben
69,9
69,9
Anschlüsse/Verbindungen
Rückansicht
„Hinzugen“-Taste
Netzstromanschluss (zum Adapter)
NEC® Klasse 2, LPS oder SELV, begrenzte Leistung (<15 W)
Ethernet-CAT5-Anschluss
Lutron ConnectTM
Bridge
Gleichstromadapter
Ethernet-
kabel
CONNECT-BDG-1
(5V- 300 mA)
T-5DC-USB-WH
(im Lieferumfang inbegriffen):
Eingang: 100 – 240 V~ 50/60 Hz 100 mA;
Ausgang: 5 V- 550 mA
Im
Lieferum-
fang
inbegriffen
CONNECT-BDG-2
(5V- 300 mA)
Nicht im Lieferumfang inbegriffen.
LPS- oder SELV-Ausgang-USB-
Mikrokonnektor verwenden
(5 V- 550 – 1 000 mA)
Im
Lieferum-
fang
inbegriffen
Typische Leistungsaufnahme*: 1,3 W
Garantie
Garantieinformationen entnehmen Sie bitte der
Produktgarantie im Lieferumfang oder informieren Sie
sich unter www.lutron.com/resiinfo
FCC/IC-Informationen
FCC/IC-Informationen finden Sie unter
www.lutron.com/fcc-ic
Unterstützung für Kunden
Online: forums.lutron.com | www.lutron.com/help
E-Mail: support@lutron.com
Tel.-Nr.:
USA/Kanada: 1.844.LUTRON1 (588.7661)
Europa: +44.(0)20.7680.4481
Mexiko: +1.888.235.2910
Sonstige Länder: +1.610.282.3800
Setup
Wired
RF
Communication
Repeater Status
1
3
4
2
M
Power
Repeater Link
COM
9 V
1
N / C
MUX
MUX
2
3
4
AddTest
USB
Integrate
Program / Integrate
RS232
Ethernet
Main Repeater
HomeWorks® QS-Prozessor
Lutron ConnectTM Bridge
Lutron
Connect
TM
App
HomeWorks
®
QS-Prozessor
Drahtloser Router
(nicht über Lutron
vertrieben)
Ethernetverbindung
Ethernetverbindung
Gleichstro-
madapter
24-V--
Eingang
Setup
Wired
RF
Communication
Repeater Status
1
3
4
2
M
Power
Repeater Link
COM
9 V
1
N / C
MUX
MUX
2
3
4
AddTest
USB
Integrate
Program / Integrate
RS232
Ethernet
Main Repeater
RadioRA® 2-Hauptrepeater
Lutron ConnectTM Bridge
Lutron
Connect
TM
App
RadioRA
® 2-Hauptrepeater
Drahtloser Router
(nicht über Lutron vertrieben)
Ethernetverbindung
Ethernetverbindung
Gleichstro-
madapter
Status-LED-Balken
Lutron ConnectTM Bridge
CONNECT-BDG-1
CONNECT-BDG-2
041531b
02/2016
