Lutron Electronics RadioRA3 - Page 12

4
8mm à 30mm
(0,30po à 1,20po)
Selon le modèle acheté, chaque processeur sans fil est livré avec différents
adaptateurs de montage.
Étape2 —
Sélectionnez l’adaptateur de montage pour
votre installation
83 mm à 89 mm
(31 po à 3` po)

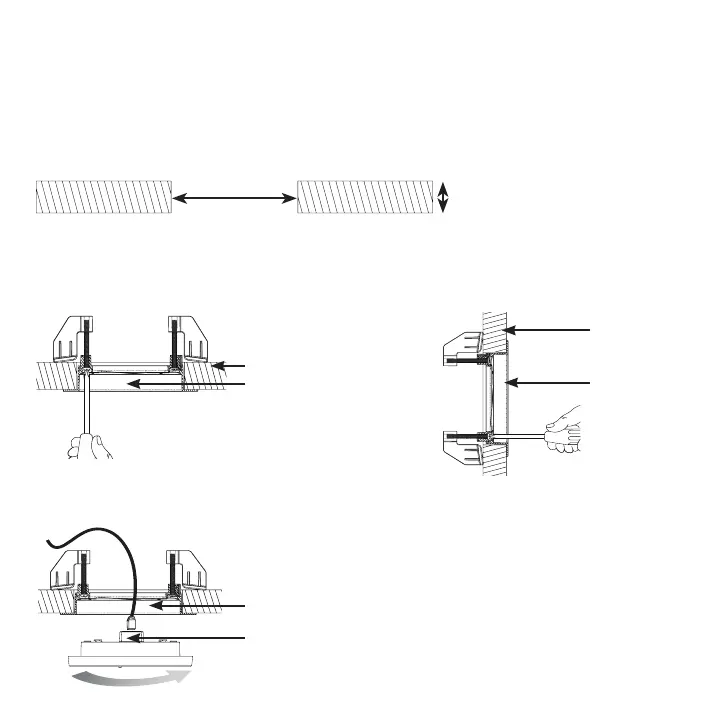

Étape3 — Prévoyez une ouverture pour l’adaptateur
(adaptateur de montage encastré et de boîte de raccordement SEULEMENT)
Adaptateur pour
montage encastré
Adaptateur pour montage encastré
Connecteur RJ45 (prise Ethernet)
Plafond
Adaptateur
pour montage
encastré
Mur
Branchez le câble Ethernet et connectez le processeur au commutateur réseau
compatible PoE ou à l’injecteur PoE
OU
Installation au plafond
Installation au mur
Étape 4a — Installation utilisant l’adaptateur de
montage encastré
