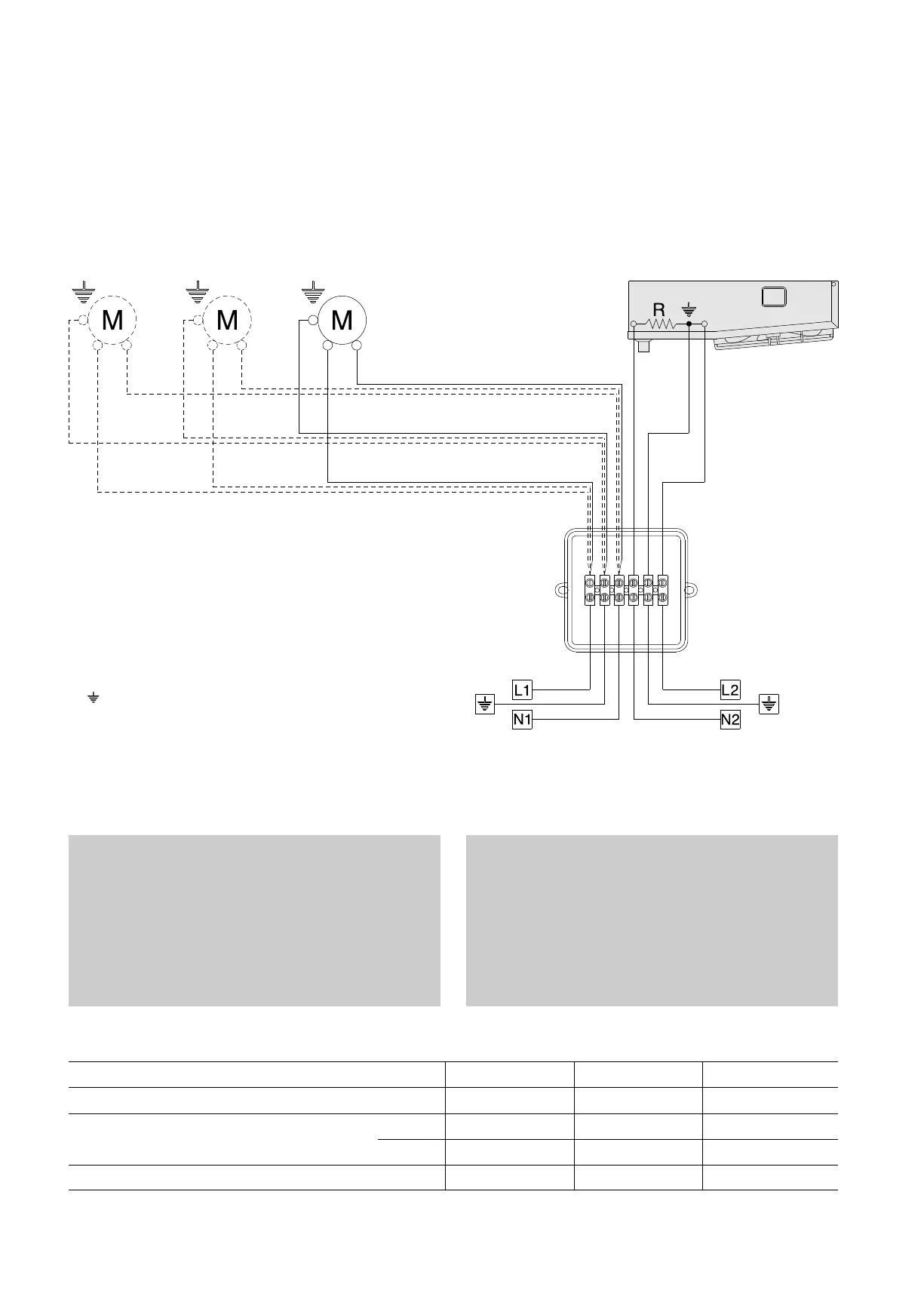

EVS/B: Esquema de conexión y consumo de los motoventiladores
y resistencias eléctricas de desescarche
Modelo EVS/B 40 - 60 100 - 130 180 - 290
Motoventilador N° x ø mm 1 x 200 2 x 200 3 x 200
Consumo motoventilador A 0,35 0,70 1,05
W 53 106 159
Consumo resistencias W 480 650 1080
M = motoventilador
R = resistencia de desescarche
L1 = marrón
N1 = azul
L2-N2 = negro
= amarillo/verde
L1-N1 = línea de alimentación del motoventilador 230V/1/50-60Hz
L2-N2 = línea de alimentación de las resistencias electricas 230V/1/50-60Hz
Atención
Los motores van provistos de termocontactos de protección
internos con rearme automático;
antes de utilizar sistemas de regulación del número de vueltas
de los motores, verificar si son compatibles con los motores.
Sistemas no compatibles pueden causar rumorosidad y dañar
los mismos; el fabricante no responde de los rendimiento de
los modelos provistos de sistemas de regulación.
Atención
Es obligatorio montar sistemas de protección térmica en las
líneas de alimentación.
Comprobar periódicamente la funcionabilidad de la resistencia
para evitar acumulaciones peligrosas de hielo en las unida-
des.
El fabricante no responde en ningun caso de problemas cau-
sados por fucionamientos defectuosos no detectados.
