Sugerencias para un correcto acceso al aparato
Montaje preliminar
1. Instalar el racor de desagüe “A” con la junta.
2. Solo para la serie “EVS” - “EVS-ED”, conectar la resistencia y los motores hundiendo uno de los aguieros previstos, utilizando el
pasacabo de goma, que se encuentra en los accesorios de la unidad, para evitar daños a los cables.
3. Solo en la serie “EVS/B” - “EVS/B-ED”, la resistencia y los motores están ya conectados en la caja de protección: utilizar de toda
forma, las entradas previstas y el pasacabo de goma, para la conexión eléctrica.

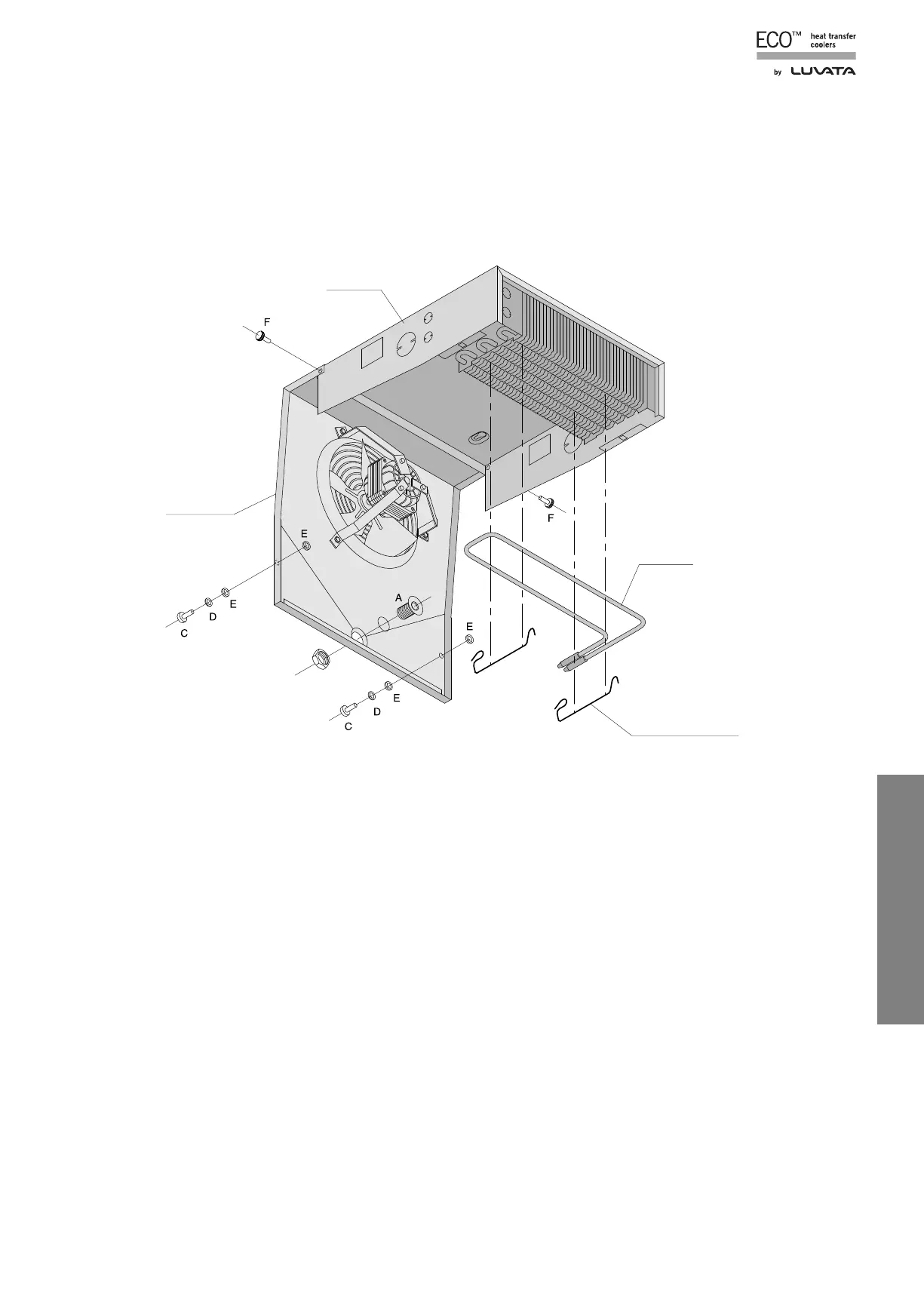

4. Utilizar el tornillo “C” la arandela “D” y la goma “E” como se indica en el dibujo, para cerrar y fijar el envolvente.
Acceso
1. Desmontar el tubo de desagüe de modo que no cree problemas en el movimiento del envolvente.
2. Desenroscar el tornillo de cierre “F” sacar el tornillo de fijación “C” del envolvente.
3. Acompañar el envolvente hasta la posición representada en la figura.
Montaje
1. Poner en posición el envolvente, con cuidado que los laterales queden en el interior del mismo, atornillar el tornillo “F” fijarlo median-
te el tornillo “C”.
2. Montar nuevamente el racor desagüe.
Carcasa
Envolvente
Resistencia
Muelle soporte resistencia
