M-Audio M-Track Hub

17

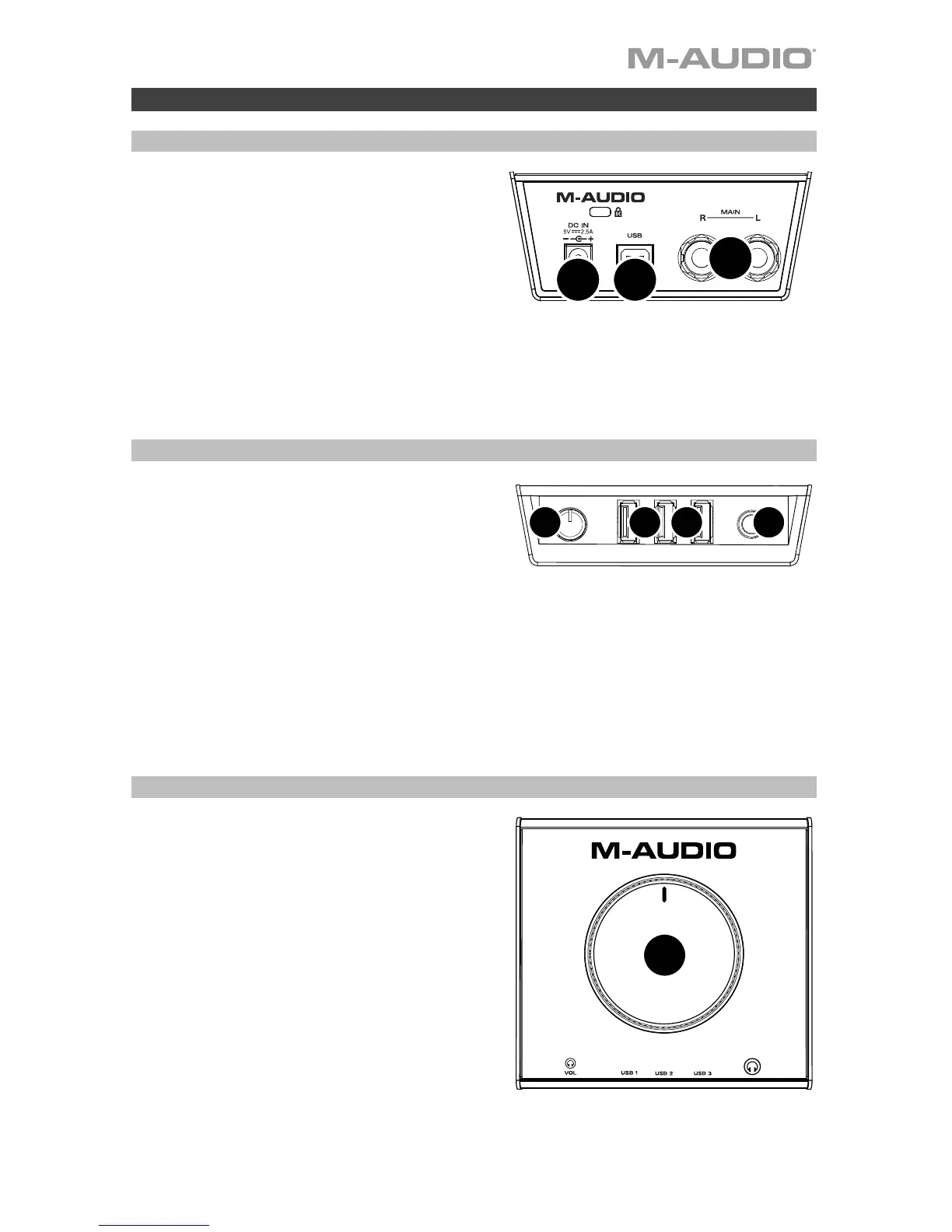

Funktionen
Rückseite
1. USB-Port: Diese Verbindung ermöglicht
Ihnen, Audiosignale, MIDI und andere Daten
von und an einen Computer zu senden.
Verwenden Sie ein USB-Kabel, um das
M-Track Hub an einen Computer
anzuschließen. M-Track Hub benötigt einen
USB 2.0 Anschluss (oder höher).
2. Netzeingang: Schließen Sie das mitgelieferte Netzteil (5 V, 2.5 A, Mitte positiv) hier an
und verbinden es dann mit einer Steckdose.
3. Hauptausgänge: Verwenden Sie handelsübliche 6,35 mm (1/4") TRS-Kabel, um diese
Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Die
Pegel werden über den Regler für den Monitorpegel gesteuert.
Vorderseite
1. Kopfhörerausgäng: Schließen Sie Kopfhörer
mit 6,35 mm (1/4") Klinkenanschluss an
diesen Ausgäng an. Der Mix, den Sie über
diesen Ausgäng hören, wird durch den
Monitor-Mix-Regler bestimmt.
2. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.
3. USB-Hub-Ausgänge: Sie können zusätzliche USB-Geräte (Controller, Festplatten etc.)
an diese mit Strom versorgten USB-Anschlüsse anschließen. Diese Anschlüsse dienen
nicht nur als Audio-Schnittstellen, sondern ermöglichen Ihrem M-Track Hub auch die
Verwendung als USB-Hub, der mit Strom versorgt wird. Dies kann nützlich sein, wenn Sie
keine freien USB-Anschlüsse an Ihrem Computer mehr haben.
Wichtig: Um die USB-Hub-Ausgänge verwenden, müssen M-Track Hub an das Netzteil
angeschlossen werden.
Oberseite
1. Monitorpegel: Passt die Ausgangslautstärke
der Hauptausgänge an, welche mit den
Aktivboxen oder dem Verstärker verbunden
sein sollten.
