MAAX 104143 - Page 5

5

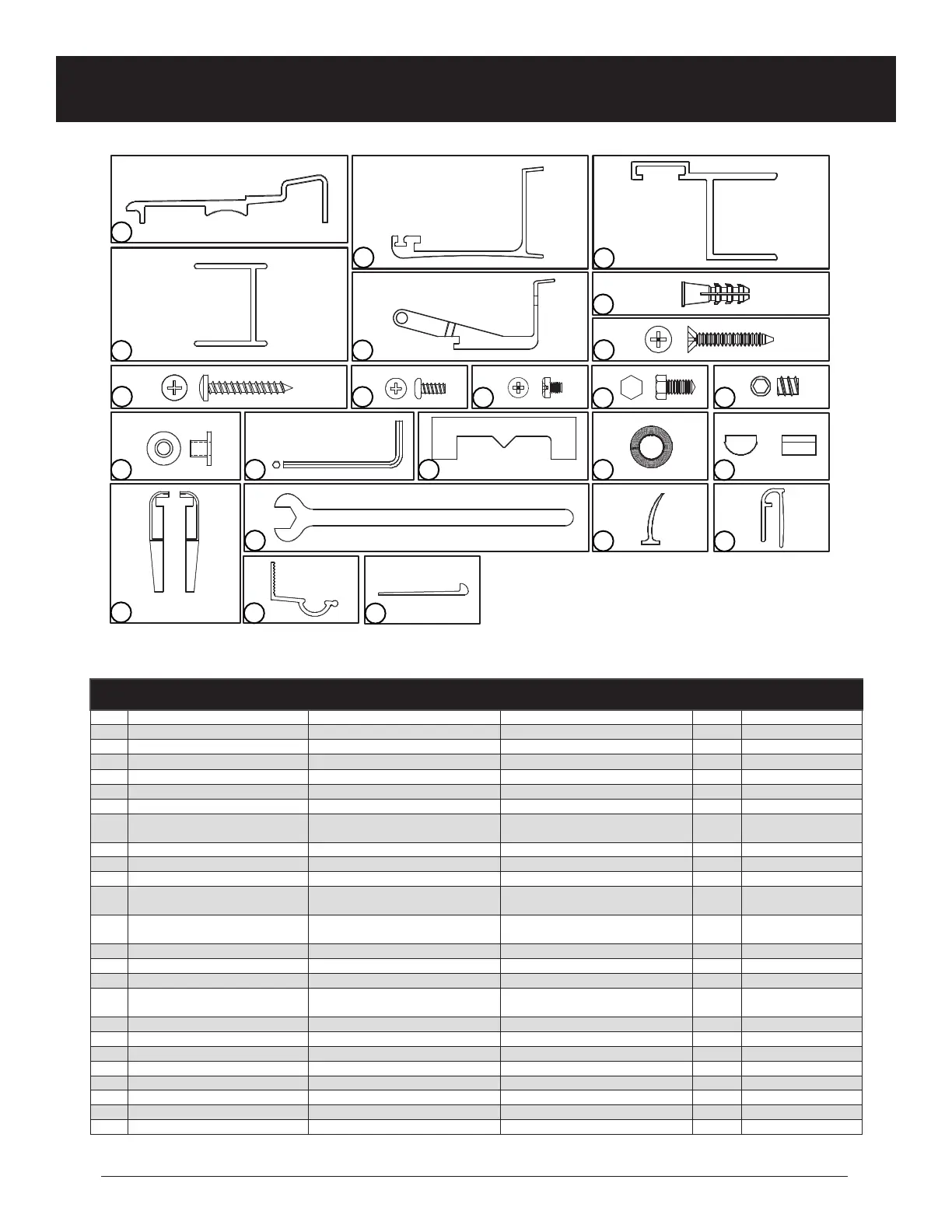

Parts and components • Liste des pièces et composantes
• Piezas y Componentes
4
3
2
5
6
8
7
9
10
11
12
13
14 15 17 18
19
20
21
22
23
24
25
# Part Nom de la pièce Pieza
Qt
Cant.
Code
1 Door Porte Puerta 1
2 Bottom track Rail inférieur Carril inferior 1
3 Pivot wall channel Montant mural du pivot Canal de pared pivote 1
4 Magnetic jamb Encadrement magnétique Montaje Magnético 1
5 Adjustable wall channel Montant mural réglable Canal de pared ajustable 1
6 Pivot bracket Support de pivot Cojinete pivote 2
7 Wall anchor Cheville d'ancrage Taquete 6
8 #10 x 1 1/4" Long Flat Hd Screw Vis à tête plate #10 x 1 1/4"
Tornillo de cabeza plana
#10 de 1 1/4" de largo
3
9 #10 x 1 1/4" Long Screw Vis #10 x 1 1/4" Tornillo #10 de 1 1/4" de largo 3
10 #8 x 3/8" Long Screw Vis #8 x 3/8" Tornillo #8 de 3/8" de largo 5
11 #8 x 3/16" Long Screw Vis #8 x 3/16" Tornillo #8 de 3/16" de largo 2
12
#10-24 x 7/16" Long
Hex Hd Screw
Vis à tête hexagonale #10 x 1 1/4"
Tornillo de cabeza hezagonal
#10 de 1 1/4" de largo
2
13 #8 x 3/16" Long Set Screw Vis de pression #8 x 3/16"
Tornillo de fijación
#8 de 3/16" de largo
2
14 Nylon brushing Douille de nylon Cojinete de nailon 2
15 5/64" Allen wrench Clé hexagonale coudée 5/64" Llave Allen de 5/64" 1
16 Alcohol prep pad Tampon d'alcool Almohadilla con alcohol 1
17 Track and door install block Bloc d'installation rail et porte
Tope de instalación de
la puerta y el carril
3
18 Roll - Double face tape Rouleau - Ruban double face Rollo - Cinta Doble Cara 1
19 Trough plug Bouchon de gouttière Tapón de la canaleta 1
20 Apron installation clip Clip d'installation de tablier Soporte de instalación de la montura 2
21 5/16" Wrench Clé 5/16" Llave de 5/16" 1
22 Seal strip Bande de calfeutrage Banda de sellado 1
23 Apron holder Porte-tablier Montura del burlete 1
24 Vinyl sweep Abattant en vinyle Burlete de Vinilo 1
25 Water trough Gouttière Canaleta de agua 1
