3
STEP
ÉTAPE
ETAPA
4¼"(108mm)
37 1/4"
(946mm)
78 ⅜"(1991mm)
1/8"
(3mm)
78 ⅜"(1991mm)
This frame is for these models only
Esta estructura es para estos modelos
the wooden pieces must be fixed on finished wall.

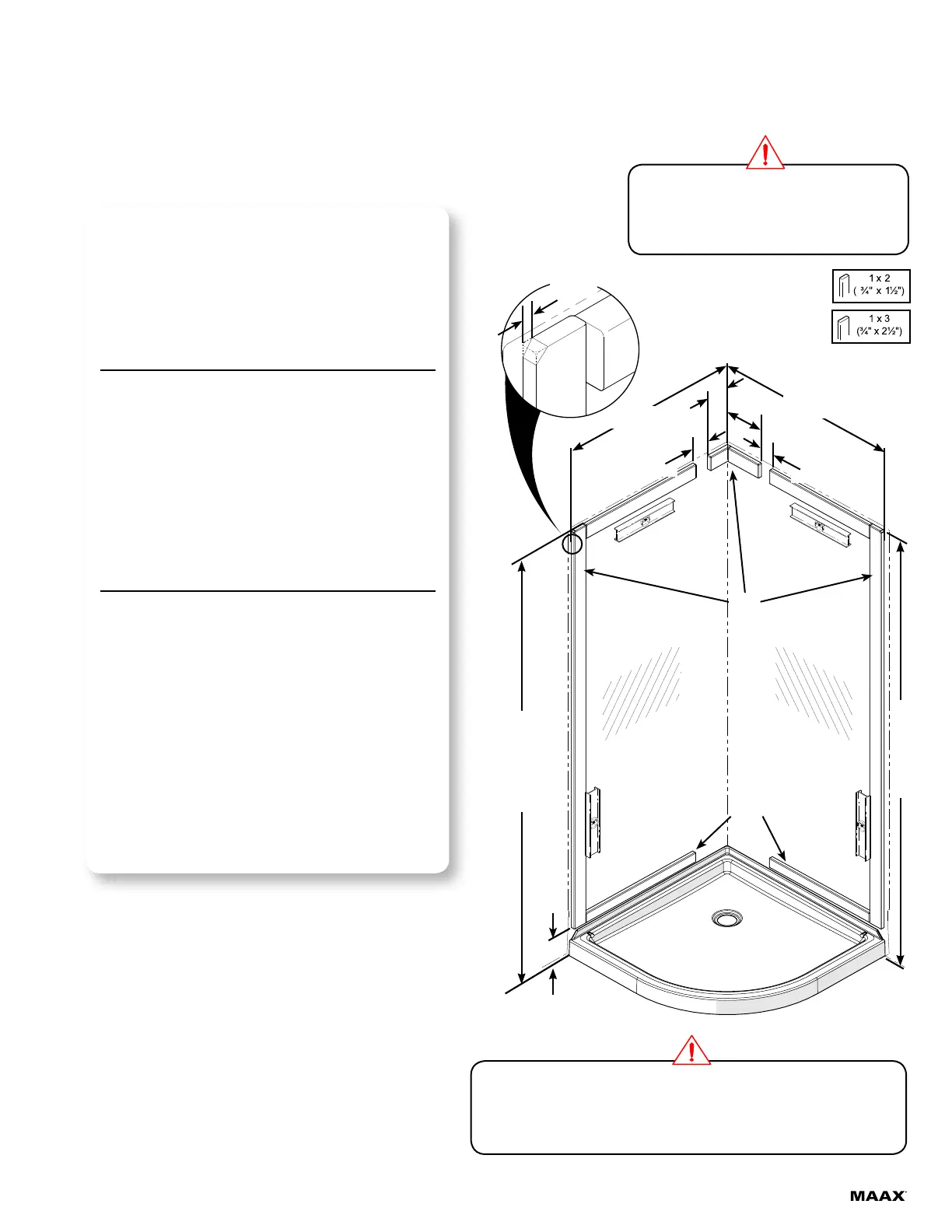

Starting with the longest vertical pieces, fasten wood
pieces as shown. Make sure all wood pieces are level.
File the upper corner of the vertical parts in order
to facilitate the shower installation.
Install the remaining reinforcement pieces as illustrated.
Determine location of faucets. Note: The shaded zones
correspond to the recommended position for faucets.
1" x 2" and 1" x 3" are nominal values of standard lumber.
Las partes de madera deben asentarse sobre una pared
pulida.
Empiece con las dos piezas verticales más largas. Fije
las piezas de madera que conforman el contorno de la
ducha en los lugares indicados, tal como se muestra.
Asegúrese de que todas la piezas de madera estén
niveladas. Nota: Lime la esquina superior de las piezas
verticales con el objeto de facilitar la instalación de la
ducha.
Fije las piezas de refuerzo restantes tal y como aparece
en el dibujo.
Determine la ubicación de los grifos. Nota: las áreas
sombreadas corresponden a la ubicación recomendada
para la grifería.
1" x 2" y 1" x 3" son valores nominales para madera.
Always take the vertical measurements from the oor to the top of the stud
Tome siempre las medidas verticales desde el suelo hasta la parte
superior de las piezas de madera
37 1/4"
(946mm)
8"
(203mm)
3"
(76mm)
3"
(76mm)
4"
(102mm)
1 x 3
1 x 2
