33
A = 120 mm
30 mm
B = 60 mm Ø
A = 113 mm
30 mm
B = 60 mm Ø
A = 41 mm
20 mm
B = 60 mm Ø
A = 45 mm
21 mm
B = 60 mm Ø
instalación de la unidad interna
1. Instalación de la placa de montaje y ubicación del agujero
en el muro.
1. Elija el lugar para la instalación basándose en la ubicación de los
pilares y linteles. La placa que quedará fijada contra la pared
debe quedar nivelada. Fije temporalmente la placa en su posición
usando un clavo de acero.
2. Revise una vez más la nivelación de la placa colgando un plomo
de la parte central de la placa. Después fije firmemente la placa
usando los clavos incluidos.

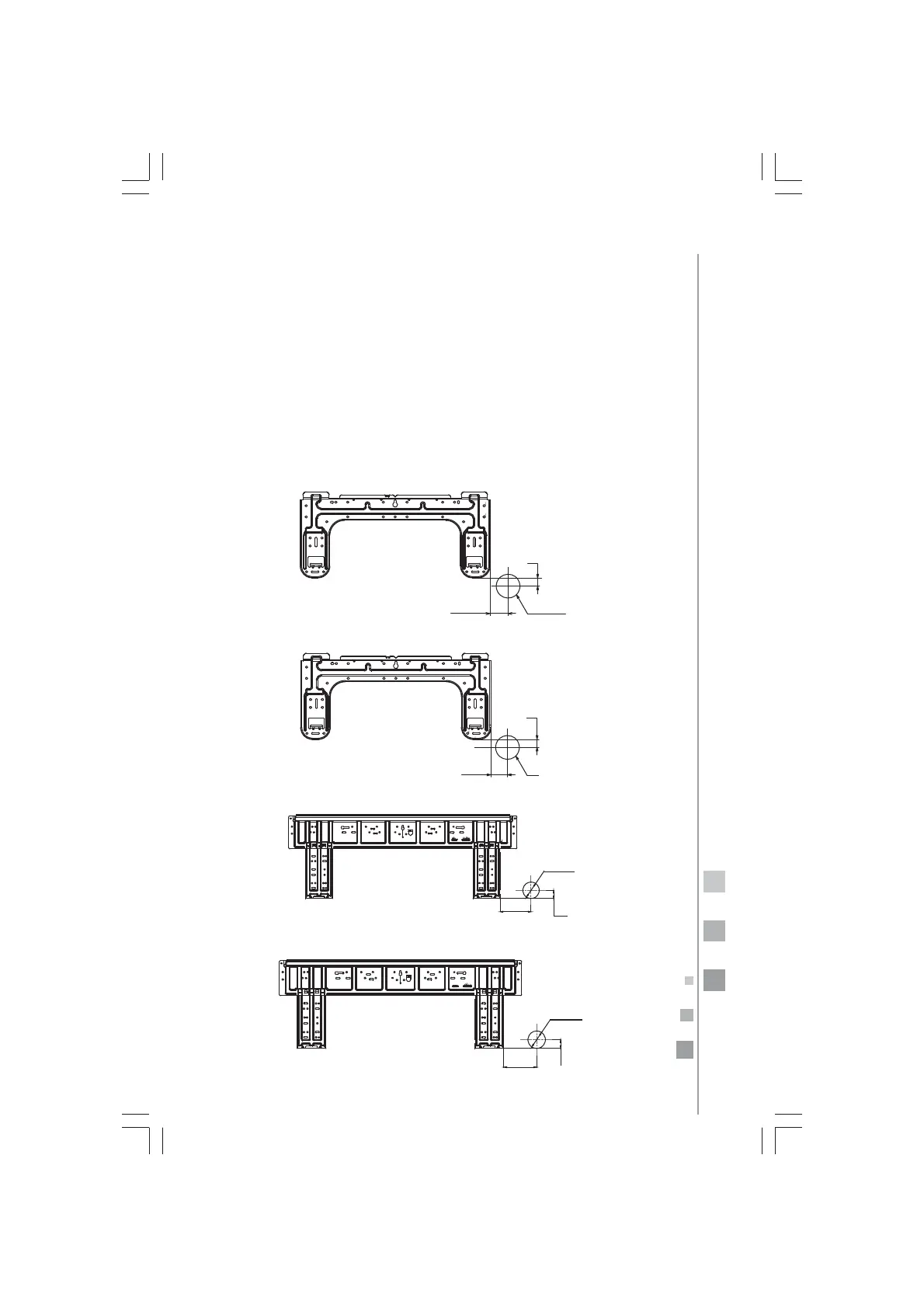

3. Determine la ubicación del agujero en la pared (A) usando un fle-
xómetro.
Cuando se fija por primera vez la placa de montaje
Sistemas de 9 000 BTU/h
Sistemas de 12 000 BTU/h
Sistemas de 18 000 BTU/h
Sistemas de 24 000 BTU/h
