68°- 80°
*
Consignes de sécurité
Avant de commencer l’installation et l’utilisation de ce produit, lisez cette notice attentivement et
intégralement, soyez particulièrement attentif aux consignes de sécurité (ci-dessous).
Cet escalier ne doit jamais être utilisé comme une échelle d’appui autoportante.
N’essayez pas de monter sur votre escalier escamotable tant que son installation n’est pas terminée.
Utilisez une autre échelle pour accéder au grenier pendant le travail d’installation. Veillez à ce qu’elle soit
stable et appropriée pour la tâche.
Pendant l’installation et l’utilisation, respectez toutes les instructions étape par étape pour garantir votre
sécurité et les performances optimales de votre escalier escamotable.
Une fois l’installation terminée et avant d’utiliser l’escalier, vérifiez qu’il est complètement abaissé jusqu’aux
butées supérieures appropriées, que ses deux pieds reposent fermement sur le sol et que les taquets de
blocage sont verrouillés. Respectez les instructions concernant l’angle d’utilisation de sécurité optimal.
Respectez les précautions de sécurité normales lors du travail dans le grenier. Positionnez le poids
exclusivement sur les solives porteuses du plafond. Ne percez pas plus haut que votre tête. Évitez tout
contact avec des fils électriques. Veillez à ce qu’il y ait une autre personne dans les locaux et à ce qu’elle
sache où vous êtes, au cas où il y aurait un accident.
Ne modifiez aucune pièce fournie avec ce produit et ne substituez aucune pièce de l’escalier escamotable
par quelque chose autre qu’une pièce de rechange d’origine.
Veillez à ce que l’escalier ne soit pas bloqué par des articles rangés dans le grenier.
Ne pas dépasser la charge maximale de 150 kg.
Outil requis:
Escabeau • Poinçon • Scie • Perceuse avec mèches 13mm et 2mm • Tournevis plat large
Tournevis cruciformes petit et moyen • Clé à molette • Levier pour décoller les lattes éventuelles
Mètre ruban/Règle • Marteau

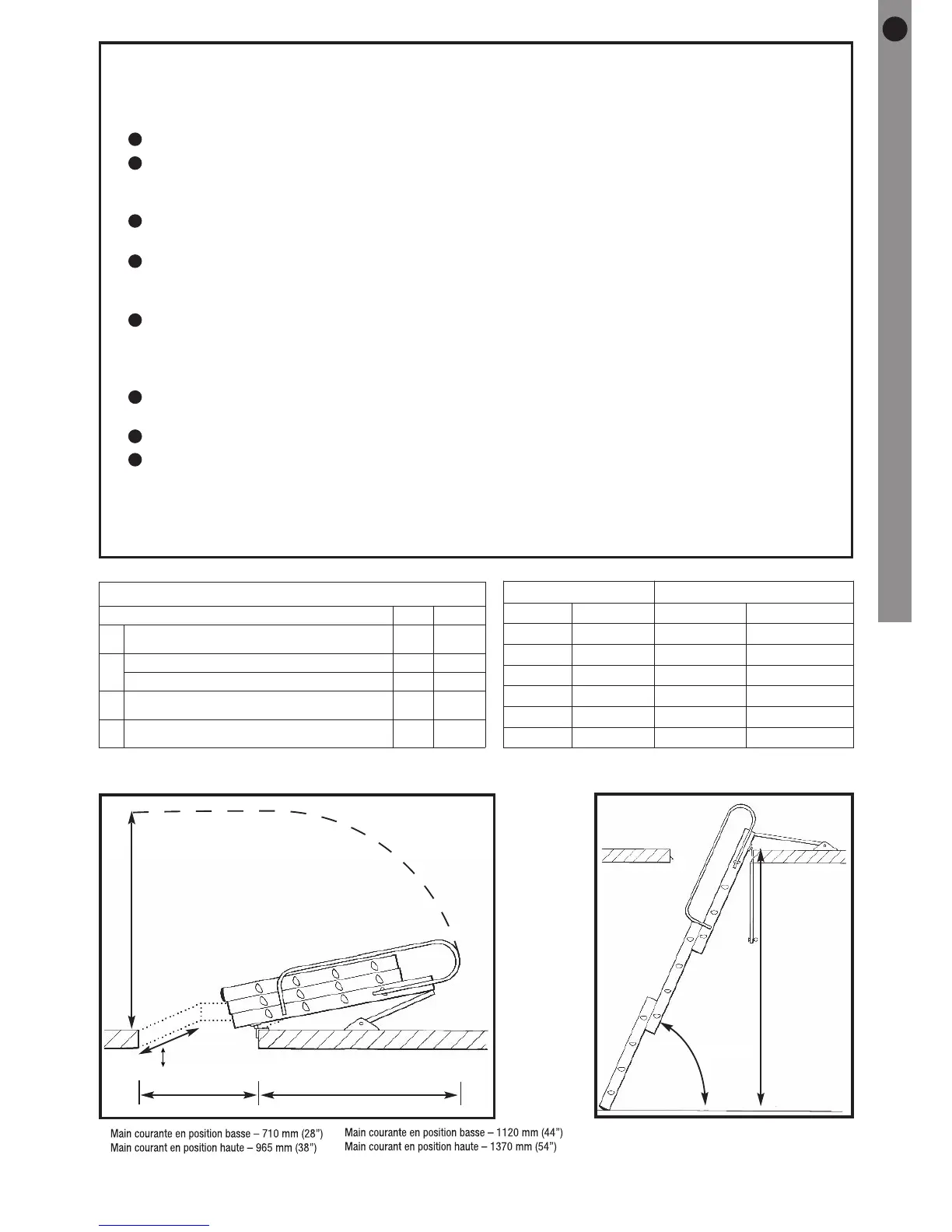

Escalier Escamotable Professionnel à 3 Sections
mm Pouces
B Largeur minimale de la trémie 381 15
C
Hauteur maximale
3000 118
Hauteur minimale
2133 84
D*
Hauteur de rangement minimale requise dans le grenier
710 28
E** Longueur minimale requise en arrière de la trappe 1120 44
C
**
1.1
Si une trappe neuve est requise, son épaisseur ne
doit pas dépasser 20mm (3/4”). Prenez en compte le poids
de la trappe et la sécurité des vis de charnière. Les trappes
en MDF ou panneau d’aggloméré peuvent ne pas convenir.
Utilisez le panneau existant comme gabarit pour
découper une pièce neuve en veillant à ce qu’elle puisse
s’insérer facilement dans l’ouverture de la trémie (3mm
(1/8”) maximum). Votre magasin de bricolage peut peut-être
le faire pour vous.
Démontez la trappe et les charnières existantes.
Décollez les lattes éventuelles en sorte que les quatre côtés
de la trémie soient plats.
Vissez les charnières (G5) sur l’un des bords de la
trappe avec les vis à bois 20mm (3/4”).
Pour optimiser les performances, remplissez les trous
de vis avec de la colle à bois.
Placez les charnières relevées sur le côté du cadre
de la trémie d’installation de l’escalier et fixez les charnières.
Veillez à ce qu’il y ait un espace de 26mm (1”) au
minimum entre le côté supérieur de la trappe fermée et le
bord supérieur de la trémie.
Assembler le loquet rotatif
Mesurez le centre du côté de la trappe opposé au
côté où se trouvent les charnières. Cela vous permet
d‘obtenir la ligne centrale de la trappe (voir le schéma).
Tracez-la au crayon.
Avec la trappe complètement fermée, mesurez
exactement 26mm (1”) depuis le bord du cadre de la trémie
et tracez une droite au crayon.
Percez un trou de 13mm (½”) au croisement des
deux droites et poncez les rugosités du bord s’il y en a.
Insérez le bouton d’ouverture/fermeture (A1) dans le
trou de la trappe par le dessous en positionnant son pointeur
vers le bord de la trappe.
Insérez la bague de butée (A2) sur la tige du bouton
d’ouverture/fermeture en sorte que la languette de fixation
fasse un angle de 45° par rapport à la ligne centrale de la
trappe.
Insérez le pêne (A3) sur la tige du bouton d’ouver-
ture/fermeture en l’insérant dans sa rainure en sorte qu’il soit
dirigé vers le bord le plus proche de la trappe et enfoncez-le
jusqu’à ce qu’il soit complètement positionné dans la bague
de butée (A2).
L’escalier escamotable convient pour une ouverture
d’accès à un grenier au ras du plafond pourvue d’une
trappe à charnière s’ouvrant vers le bas et solidement
maintenue fermée par un loquet approprié. Si la trappe à
charnière ne s’ouvre pas vers le bas ou si elle ne comporte
pas de charnière, vous devez la modifier ou la remplacer
pour qu’elle satisfasse à cette exigence. Les pièces
requises sont fournies.
Fixez la bague de butée (A2) avec la vis (A7).
Fixez le loquet avec l’écrouM12 (A4) en veillant à ce
que l’écrou soit suffisamment serré pour maintenir le loquet
sans gêner sa rotation.
Fixer la gâche
Lorsque le pêne est tourné dans la position appropriée, il
rentre dans la gâche et maintient la trappe fermée. Procédez
à l’installation comme suit:
Mesurez l’épaisseur de la trappe et ajoutez-lui 9mm
(3/8”).
Sur le côté de fermeture du cadre de la trémie, tracez
une ligne horizontale à cette distance du bord inférieur du
cadre de la trémie.
Tracez une ligne verticale sur ce côté du cadre de la
trémie dans l’alignement de la ligne centrale d’installation du
loquet sur la trappe.
Positionnez la gâche (A5) sur la ligne horizontale
comme montré sur le schéma.
Alignez l’ergot de la gâche avec la ligne centrale
verticale.
Marquez l’emplacement des trous avec le poinçon,
puis fixez la gâche avec deux vis à bois 20mm fournies
(A6).
Assembler l’escalier et les pièces d’articulation
Remarque: Les longs bords de l’escalier sont appelés «
montants». Chaque section complète de l’escalier est
appelée «plan». Le plan avant de l’escalier est identifiable
par ses pieds ronds.
Poussez délicatement vers l’extérieur les deux
goujons (tapez légèrement dessus avec un marteau si
nécessaire) et retirez les embouts en plastique du bas du
plan ARRIÈRE de l’échelle en notant leur sens d’insertion.
Butées supérieures additionnelles
Selon la hauteur entre le plancher du grenier et le sol (voir
au bas de la page1), il peut être nécessaire d’installer les
butées supérieures additionnelles fournies (C2) (voir le
tableau ci-dessous).
Positionnez les butées supérieures additionnelles sur
les trous à 150mm (6") environ sous les butées supérieures
permanentes du plan arrière de l’escalier (voir le schéma).
Lors de l’installation, veillez à ce que les guides de
charnière (B1 et B2) soient déjà insérés et positionnés sous
les butées supérieures additionnelles.
Insérez les guides de charnière (B1 et B2) sur les
montants du plan arrière. Les pattes de fixation doivent être
positionnées vers l’extérieur avec les pattes à deux trous en
haut (voir le schéma).
Faites-les glisser jusqu’aux butées supérieures
permanentes installées en usine.
Ne réassemblez pas les embouts en plastique pour
l’instant (voir l’étape6.5 ci-après).
Fixez les butées supérieures additionnelles avec les
deux écrous et les deux visM4 fournis (C1 et C3).
Assembler les butées inférieures
Normalement vous avez déjà démonté les deux
embouts du plan arrière à l’étape4.1.
Insérez les butées inférieures (D1) sur les montants
du plan arrière.
Positionnez les butées inférieures à 150mm de
l’extrémité des montants (voir le schéma).
Fixez-les avec les vis (D2). Réassemblez les
embouts en plastique précédemment démontés et fixez-les
avec les goujons.
Réassemblez les embouts en plastique
précédemment démontés et fixez-les avec les goujons.
