Lieferumfang Benötigte Werkzeuge und Materialien:
• MAC 520 DAB Receiver
• 2-DIN-Montagerahmen
• Zierblende
• Beutel mit Zubehör
• ISO-Adapterkabel fur Stromversorgung/Lautsprecher
• A/V Kabelbaum
• Externes Mikrofon
• Bedienungsanleitung
• Installationsanleitung
• Torx-, Schlitz- und Kreuz-Schraubendreher
• Seitenschneider und Abisolierzange
• Werkzeug zum Herausnehmen des eingebauten
Radios (Schraubendreher, Steckschlüsselsatz oder
andere Werkzeuge)
• Isolierband
• Crimpzange
• Spannungsmesser/Stromprüfer
• Crimpverbindungen
• 18-adriges Anschlusskabel
• 16- bis 18-adriges Lautsprecherkabel
Unterbrechen der Stromversorgung durch die Batterie
Schalten Sie vor der Montage des Geräts die Zündung ab, und lösen Sie das Kabel vom Minuspol (-) der Batterie,
um einen Kurzschluss zu vermeiden.
Austauschen der Sicherung
Die Sicherung befndet sich neben dem Anschluss für die Spannungsversorgung. Achten Sie beim Auswechseln der
Sicherung darauf, dass Sie eine neue Sicherung mit 15 A verwenden. Durch den Einsatz einer falschen Sicherung
kann das Gerät beschädigt oder ein Brand verursacht werden.

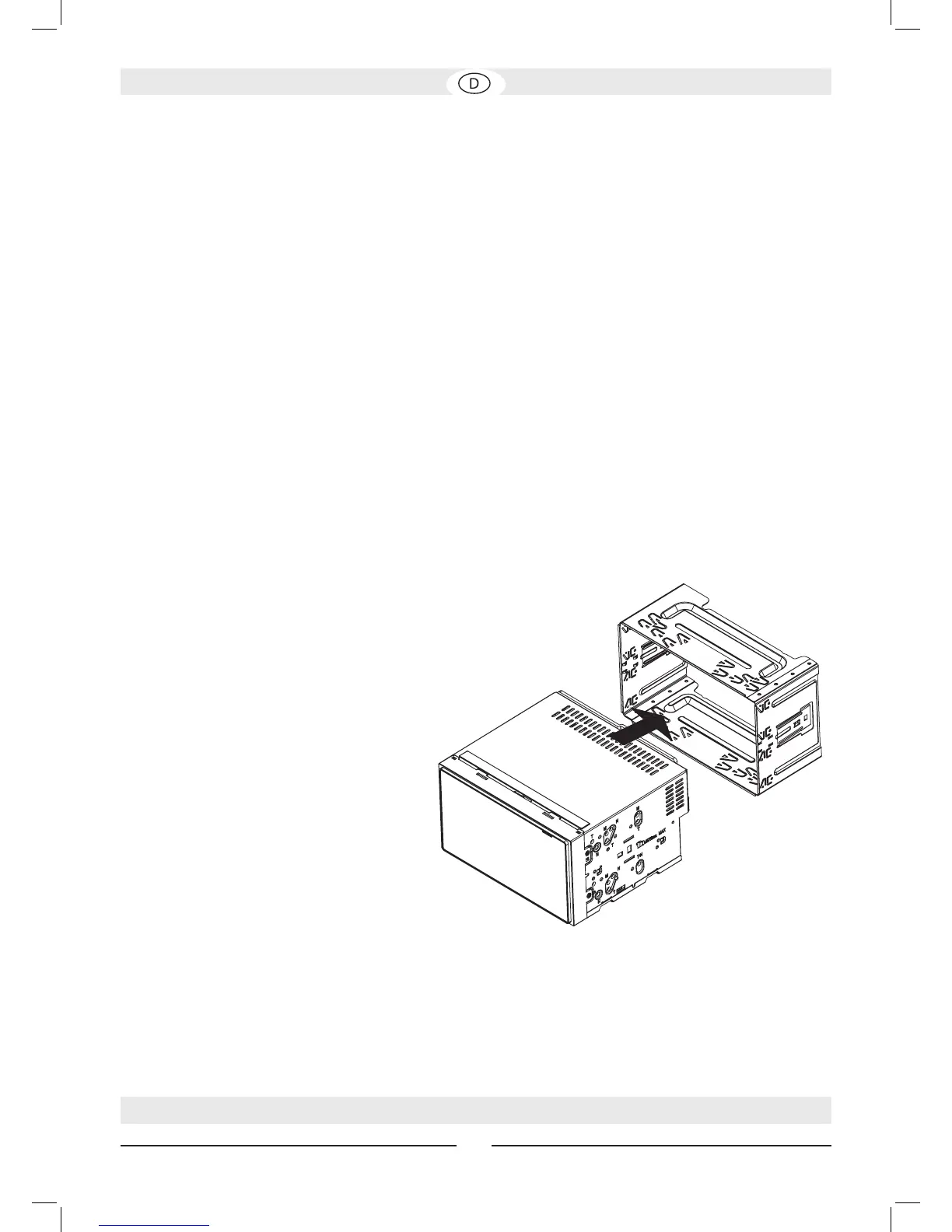

ISO-DIN-Installation
Dieses Gerät ist fur den Einbau in einen
2.0-DINArmaturenschacht vorgesehen, der
in vielen Importfahrzeugen vorhanden ist.
Das Gerät verfugt auf den Gehäuseseiten
über Bohrungen mit Gewinde, die für die
Original-Montageklammern mancher Fahr-
zeuge von Toyota, Nissan, Mitsubishi, Isuzu,
Hyundai und Honda zur Montage des Radios
im Armaturenbrett verwendet werden können.
Bitte wenden Sie sich an einen lokalen Fach-
betrieb für Stereogeräte für Fahrzeuge, wenn
Sie Hilfe bei dieser Montage benötigen.
1. Entfernen Sie das Original-Radio aus dem
Armaturenbrett bzw. der Mittelkonsole.
Bewahren Sie alle Teile und Klammern auf,
da diese fur die Montage des neuen Radios
erforderlich sind.
2. Bringen Sie die Original-Haltevorrichtun-
gen sowie das Montagezubehör des alten
Radios am neuen Radio an.
VORSICHT: Verwenden Sie keine
Schrauben, diegrößer als M5x6 mm sind.
Durch längere Schrauben werden unter
Umständen Komponenten im Inneren
des Gehäuses berührt und beschädigt.
ACHTUNG! Installieren Sie das Gerät so, dass die Fahrsicherheit nicht beeinträchtigt wird.
