100

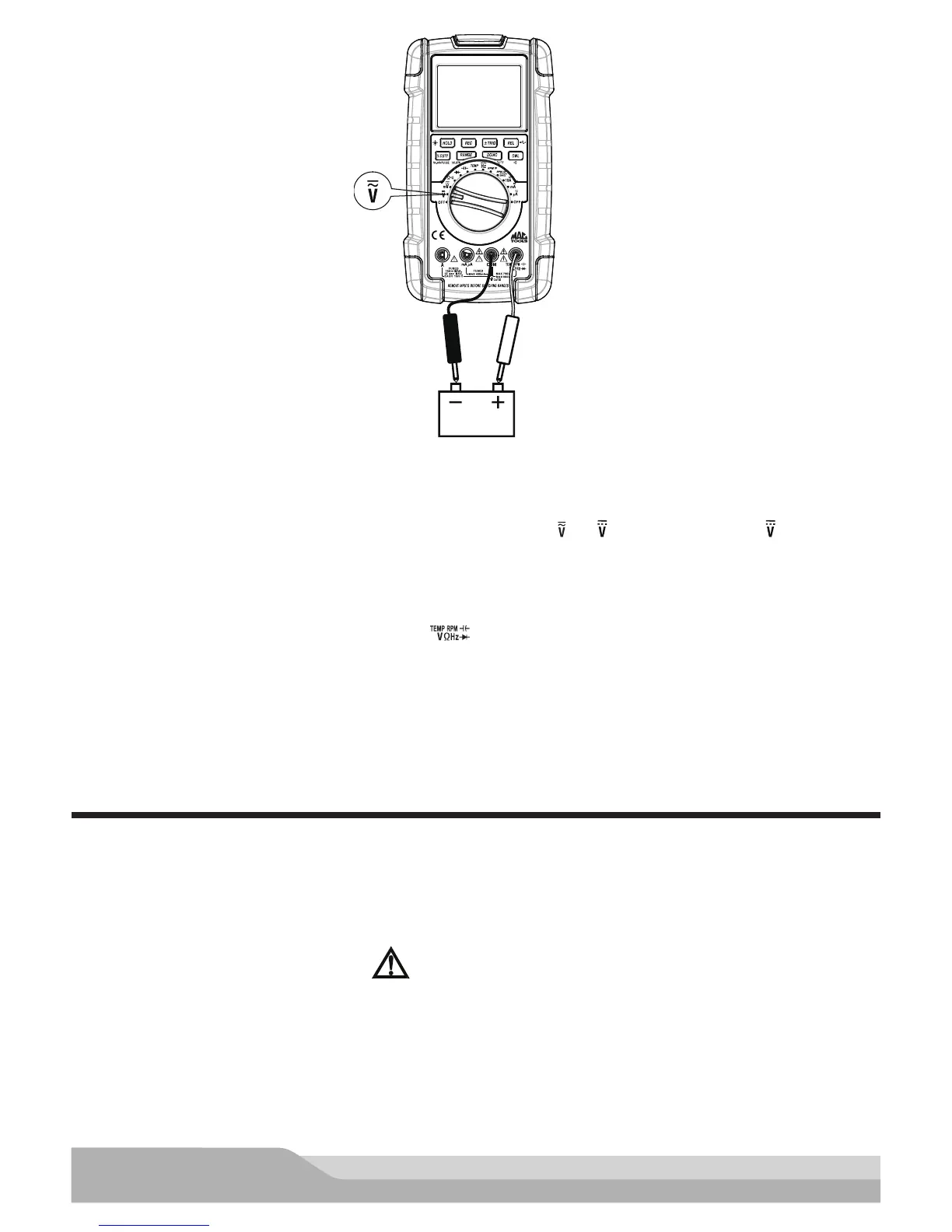

Negro Rojo
Conexión en paralelo
Batería de 12 V
Configuración del medidor para medir la tensión:
• Coloque el interruptor giratorio en la conguración de tensión ( o m ). (La conguración m solamente
espara mediciones de milivoltios de CC).
• Presione el botón “DC/AC” (CC/CA) para seleccionar la medición de tensión de CA o CC; la pantalla
mostrará el símbolo correspondiente.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Conecte:
La sonda de color negro al circuito negativo (-) o puesta a tierra.
La sonda de color rojo al circuito que viene desde la fuente de alimentación.
Mediciones de resistencia
La resistencia es una medición estática que signica que debe medirse con la alimentación apagada. Se mide en
ohmios (Ω) y los valores pueden variar en gran medida desde unos pocos miliohmios (mΩ) para la resistencia de
un contacto a miles de millones de ohmios para aislantes.
ADVERTENCIA
APAGUE LA ALIMENTACIÓN Y DESCARGUE TODOS LOS CONDENSADORES DEL CIRCUITO A PROBAR
ANTES DE REALIZAR MEDICIONES DE LA RESISTENCIA EN EL CIRCUITO. LA MEDICIÓN PRECISA
NOESPOSIBLE SI HAY TENSIÓN RESIDUAL O EXTERNA.
NOTA: La resistencia en las sondas de prueba puede afectar la precisión en el rango de 400. Realice el
cortocircuito de las sondas juntas y presione el botón “REL” (Relativo) para restar la resistencia del
cable de prueba de la medición.
