ADVERTENCIA
EL SISTEMA DE ENCENDIDO REPRESENTA UN PELIGRO DE DESCARGA ELÉCTRICA POTENCIAL. ASEGÚRESE
DE QUE EL MOTOR ESTÉ APAGADO ANTES DE CONECTAR Y EXTRAER LAS SONDAS DE PRUEBA.
Bobina de
encendido
convencional
Bujía
Negro
Rojo
RPM IG

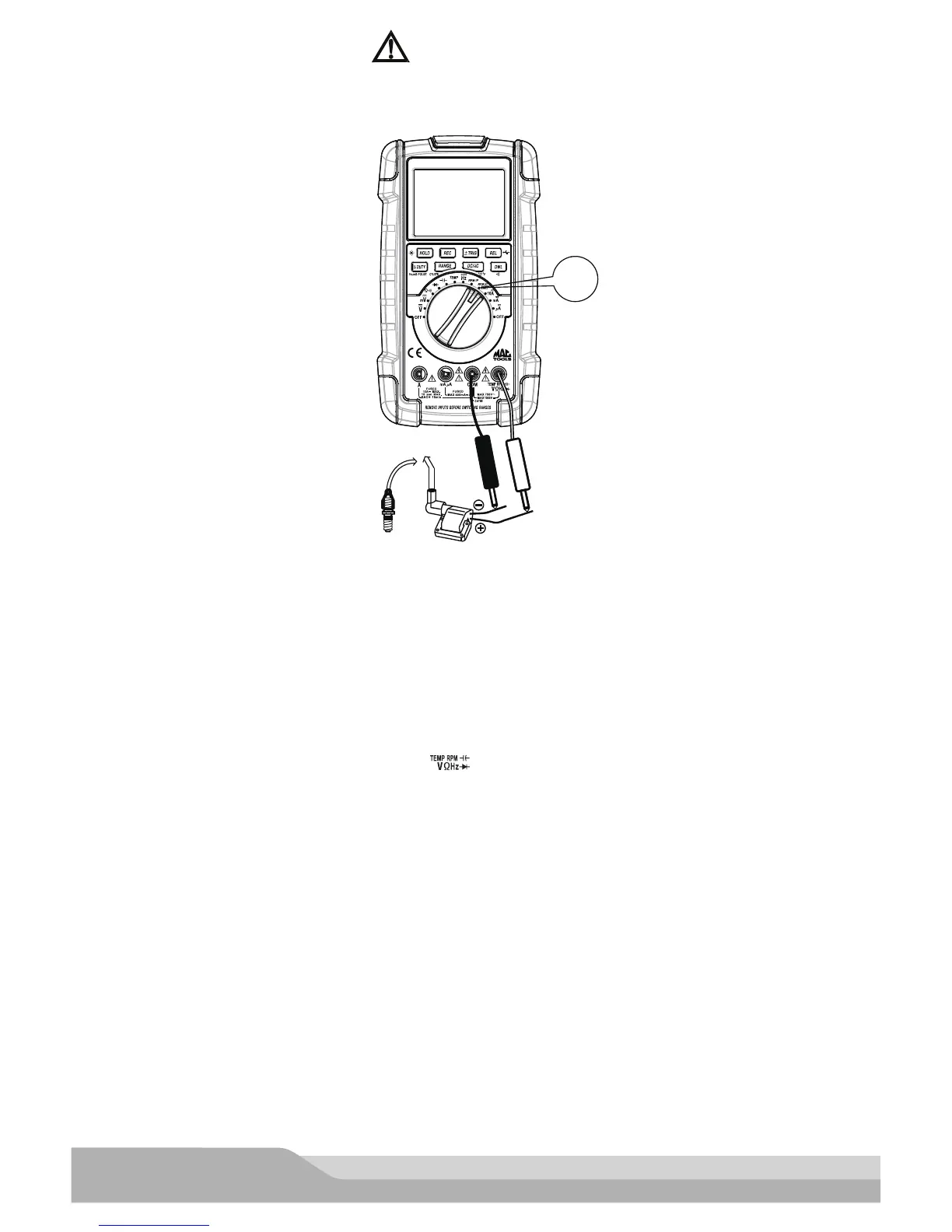

Configuración del medidor para medir RPM:
• Coloque el interruptor giratorio a la conguración RPM IG (RPM IG).
• Si “RPM IG” no aparece en la pantalla, presione el botón “% DUTY” (% de trabajo) hasta que aparezca
“RPM IG” en la pantalla.
• Presione el botón “RANGE” (Rango) para seleccionar la cantidad de cilindros.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
Conecte:
• Sonda de prueba de color negro a una buena puesta a tierra cerca de la bobina.
• Sonda de prueba de color rojo al lado principal de la bobina de encendido.
Arranque el motor y observe la lectura en la pantalla mientras mueve el acelerador.
Si la lectura es inestable o demasiado alta, ajuste el nivel de activación.
NOTA: Consulte el manual de servicio del vehículo para obtener información sobre el número de cilindros
ytiempos para motores especícos.
